根据草图创建片体

可以根据闭合草图创建片体。

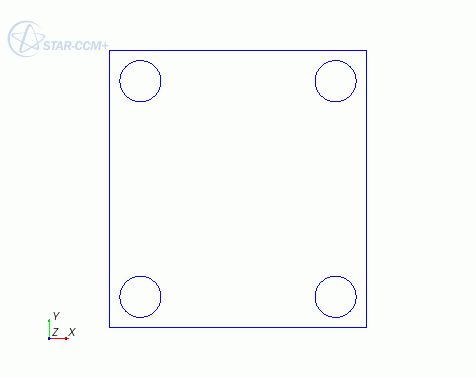

草图可以包含多个闭合环，如下所示。此特征对于创建挡板很有用。

要根据草图创建片体：

  1. 执行任一操作：
    • 在 3D-CAD 特征树中右键单击所需的草图，然后选择源自草图的片体。
    • 在 3D-CAD 视图窗口中右键单击所需的草图，然后选择草图 > 源自草图的片体。

    此时将显示将草图转换为片体面板。面板中列出了选定的草图。

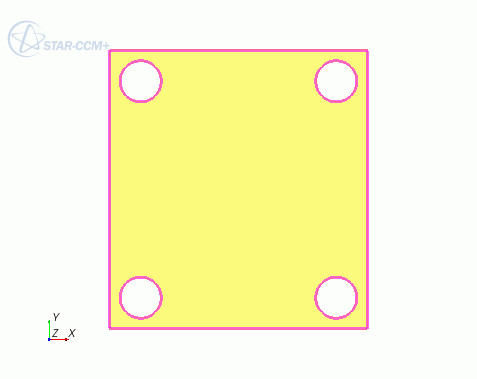

    3D-CAD 视图场景中会显示操作的预览。

  2. 单击确定。
