创建放样特征

放样特征和放样剪切特征的创建过程相同。

要创建放样特征：

  1. 按 <Ctrl> 键，然后在特征树或 3D-CAD 视图窗口中选择草图轮廓。
  2. 使用以下某种方法激活特征：

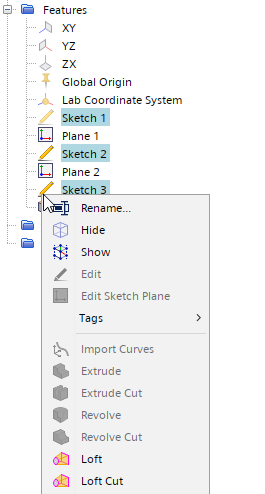

    • 右键单击某个所选轮廓，然后选择放样或放样剪切。

    • 在 3D-CAD 工具栏中，单击 （放样）。
    • 在 3D-CAD 视图窗口中右键单击，然后选择草图 > 放样或放样剪切。

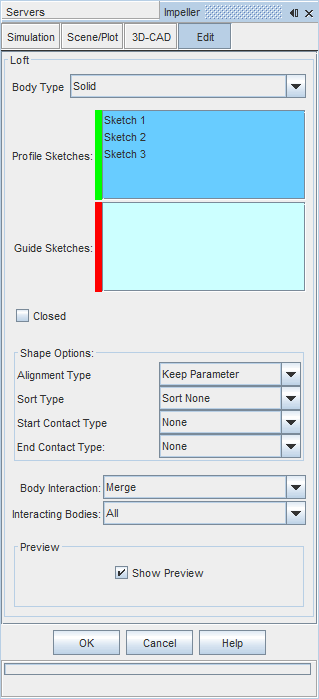

    此时将显示放样面板。

  3. 在 3D-CAD 视图窗口中进行预览，以检查各草图是否处于可让放样穿过的正确顺序。
    注如果草图顺序错误，则可在轮廓草图小部件中选择 [草图]，然后使用拖放功能重新排列轮廓草图小部件中的草图或将草图移至导向草图小部件，来对草图进行重新排列。
  4. 如果需要导向线来正确定义放样，从 3D-CAD 视图场景中选择这些导向线，并按照在放样操作中使用导向线中的过程进行操作。
  5. 如果必须手动匹配连续剖面上的节点以得到正确方向，将对齐类型设为用户自定义，并按照手动匹配节点中的过程进行操作。
  6. 根据需要，设置其余放样参数。请参见放样和放样剪切面板。
    3D-CAD 视图场景中会显示放样特征的预览。

  7. 单击确定以创建放样。
