抽取总流体体积

“涡轮切片表面”工具对从涡轮机的几何中抽取的流体体积执行操作。

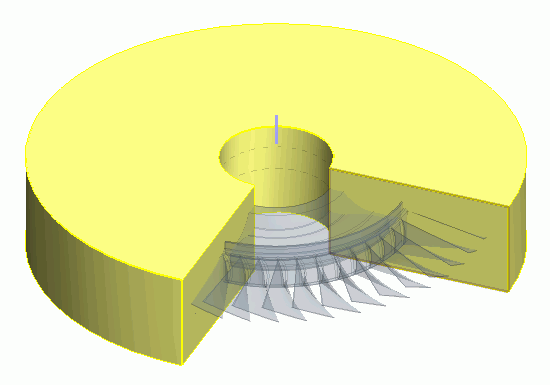

在 3D-CAD 中，可以使用多种方法创建流体体积，包括“抽取体积”特征和布尔运算。以下示例使用 3D-CAD 中的“布尔减”特征。

要为涡轮机几何创建流体体积：
  1. 启动 3D-CAD 并导入涡轮机几何。
  2. 确保几何与默认轴对齐。
    如有必要，使用转换操作以重新定位几何。请参见转换体。
  3. 在某个主草图平面上创建草图，最好是在穿过几何中心的平面上创建。
  4. 绘制总流体体积的轮廓，确保它与几何对齐。
    创建体积，使边界与中性面的延伸范围重合。
    注如果轴向几何没有轮毂，可以通过将流体体积壁面定位到轮毂要占据的位置来模拟轮毂。中性面将延伸到旋转轴。
  5. 绕几何的中心线将草图旋转 360 度。


  6. 在旋转面板中，将体互动参数设为无。
    默认情况下，此选项设为合并。
  7. 从流体体积中减去原始几何。请参见执行布尔运算。

    默认情况下，此操作会消减原始几何。如果要保留原始几何，激活布尔减体面板中的保留工具体选项。

  8. 如果已保留原始几何，则隐藏它。
流体体积已完成。
