使用叶片草图生成中性面
涡轮切片表面工具可用于使用叶片草图生成中性面。只能将叶片草图用于轴向几何。
使用“涡轮切片表面”工具之前，确保几何具有适当的流体域。请参见抽取总流体体积。
-
在“特征”工具栏上，单击
（面特征）选项，然后选择
（创建涡轮切片表面）。
此时将显示涡轮切片表面面板。 - 在涡轮切片表面面板中，将输入类型设为叶片草图。
创建中性面时，涡轮切片表面工具将检查每个叶片草图是否为由两条曲线和两个节点组成的闭环。如果任何叶片草图不满足这些条件，该工具将不起作用。此外，每个叶片轮廓必须与前缘和尾缘轮廓在叶片轮廓节点处相交。
-
在 3D-CAD 视图场景中，按正确的顺序选择构成单个叶片轮廓的草图（与放样特征的要求类似）。
如果未按顺序选择草图，则该工具将不起作用。下图显示了选择以绿色高亮显示的叶片草图的示例。
-
单击前缘/尾缘草图组合框将其激活，然后在 3D-CAD 视图场景中，选择前缘和尾缘的草图。

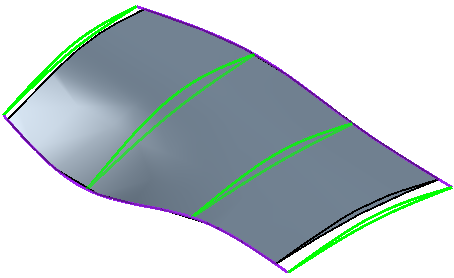

下图显示了选择以紫色高亮显示的前缘和尾缘的示例。
-
单击轮毂面组合框将其激活，然后在 3D-CAD 视图场景中，选择构成轮毂的面。

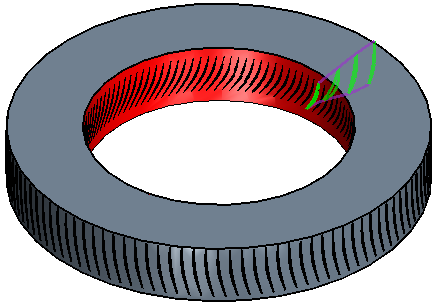

建议仅选择包围选定叶片的轮毂面并定义轮毂旋转表面。不必选择构成轮毂的所有面。不要选择与上游或下游边界重合的面。下图显示了选择以红色高亮显示的轮毂面的示例。
-
单击罩体面组合框将其激活，然后在 3D-CAD 视图场景中，选择构成罩体的面。

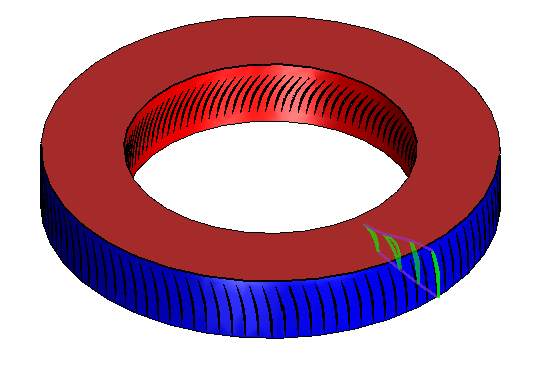

若无罩体（例如，开放式螺旋桨），则罩体面是已抽取流体域的外边界。下图显示了选择以蓝色高亮显示的罩体面的示例。
-
在入口面组合框中单击以将其激活，并在 3D-CAD 视图场景中选择对应于入口的面。
下图显示了选择以棕色高亮显示的入口面的示例。
-
在出口面组合框中单击以将其激活，并在 3D-CAD 视图场景中选择对应于出口的面。

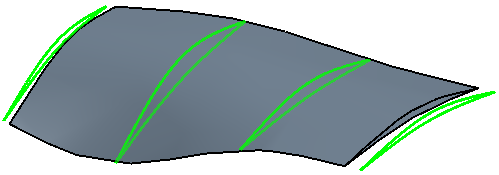

下图显示了选择以浅蓝色高亮显示的出口面的示例。如果可以计算中性面，则会显示预览，如下所示。
-
对于包含非平面入口或出口的几何，或者是包含两个或多个小入口或出口的几何，激活自动扩展入口/出口选项。
有关更多信息，请参见涡轮切片表面面板
-
设置涡轮切片表面参数，使中性面穿过叶片的中心。同时确保中性面与入口和出口相交的区域垂直于这些边界。
该表面必须与所有域壁完全相交，以便能够使用它来对总流体域中的单叶片气道进行切片。有关这些参数的定义，请参见涡轮切片表面面板。
- 单击确定。
