使用叶片面生成中性面
“涡轮切片表面”工具通过涡轮机几何中的所选叶片（表示主气道）生成中性面。
使用“涡轮切片表面”工具之前，确保几何具有适当的流体域。请参见抽取总流体体积。
| 注 | 涡轮切片工具主要生成中性面，并不考虑流向。径向几何可以包含压缩机或涡轮机，具体取决于通过几何的流向。定义径向几何的入口面和出口面时，将这些面定义为与径向压缩机一致，如示例屏幕截图中所示。 |
要抽取叶片气道流体体积：
-
在“特征”工具栏上，单击
（面特征）选项，然后选择
（创建涡轮切片表面）。
此时将显示涡轮切片表面面板。 - 在涡轮切片表面面板中，将输入类型设为叶片面。
-
指定几何类型：
- 对于轴向几何，将叶片类型设为轴向。
- 对于径向几何，将叶片类型设为径向或径向扩散器，具体取决于现有的几何类型。
-

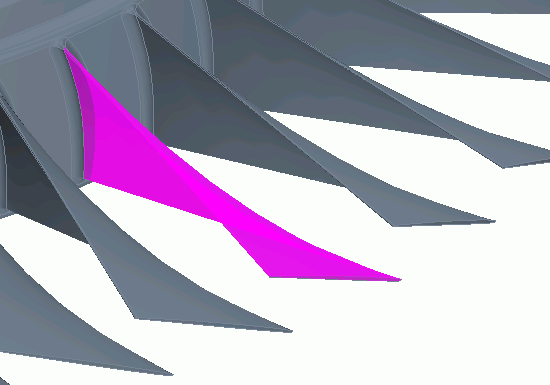

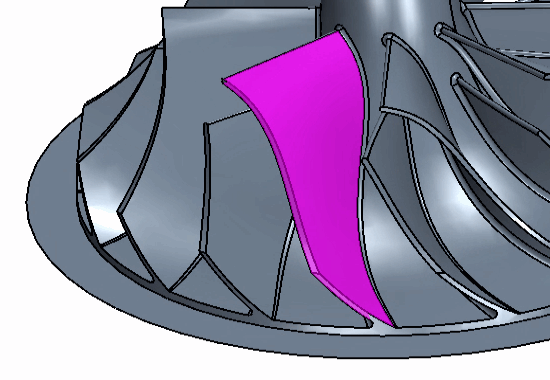

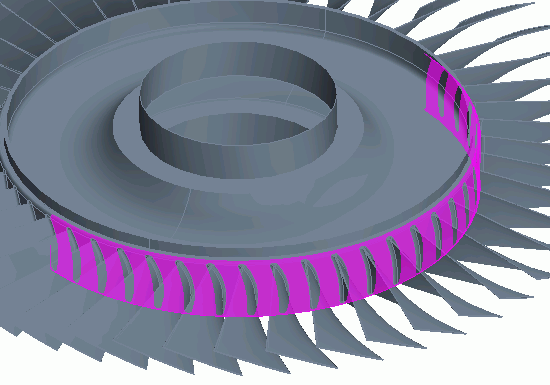

在 3D-CAD 视图场景中，选择构成单个叶片的面。
为了便于选择，可以隐藏任何遮挡面。请参见隐藏面。在某些情况下，小块可能会造成问题。在这些情况下，忽略叶片选择中的小块。如果存在块，则不必完全捕捉叶片的前缘和尾缘面，因为中性面是近似中间面。
- 对于轴向几何：
- 对于径向几何：
- 对于轴向几何：
-

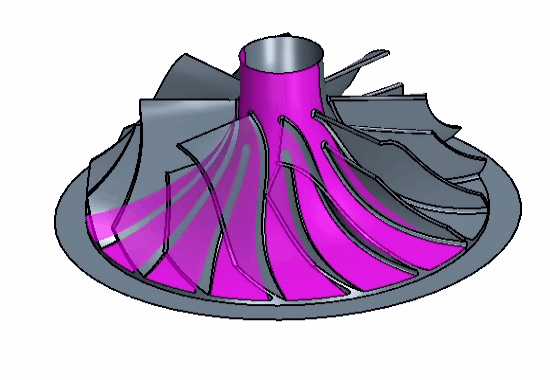

在轮毂面组合框中单击以将其激活，并在 3D-CAD 视图场景中选择构成轮毂的面。
建议仅选择包围选定叶片的轮毂面并定义轮毂旋转表面。不必选择构成轮毂的所有面。不要选择与上游或下游边界重合的面。
- 对于轴向几何：
- 对于径向几何：
- 对于轴向几何：
-

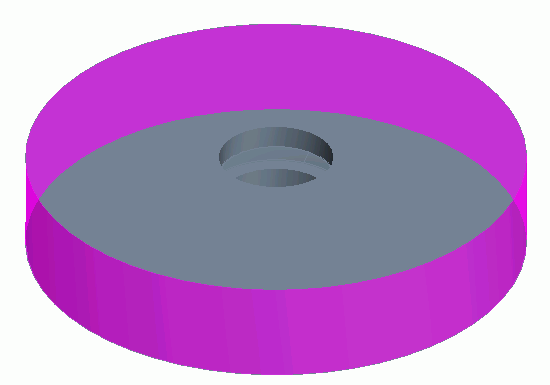

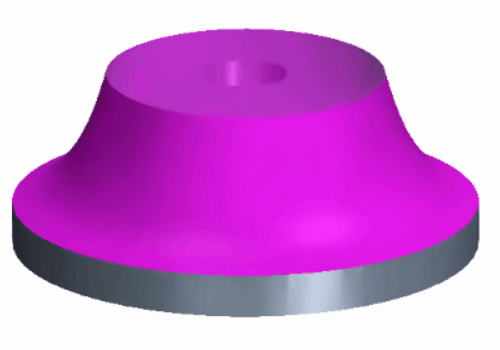

在罩体面组合框中单击以将其激活，并在 3D-CAD 视图场景中选择构成罩体的面。
若无罩体（例如，开放式螺旋桨），则罩体面是已抽取流体域的外边界。
如果隐藏了该域上的任何面，通过右键单击场景中的空白区域并选择 Restore Hidden Faces(恢复隐藏的面) 可将其恢复。在许多情况下，罩体是域壁。
- 对于轴向几何：
- 对于径向几何：
- 对于轴向几何：
-

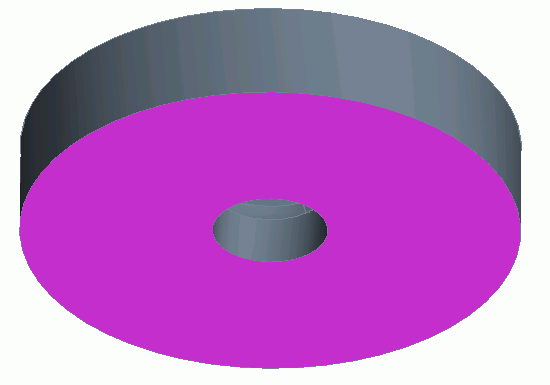

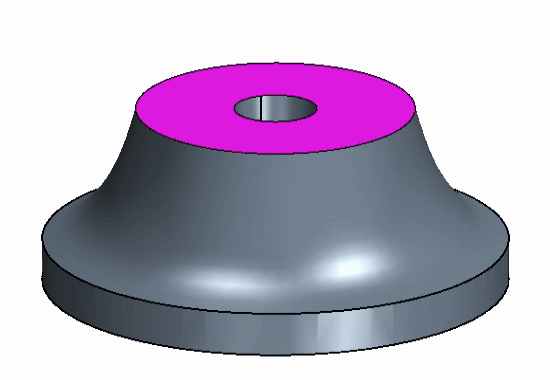

在入口面组合框中单击以将其激活，并在 3D-CAD 视图场景中选择对应于入口的面。
入口必须是平面。
- 对于轴向几何：
- 对于径向几何：
- 对于轴向几何：
-

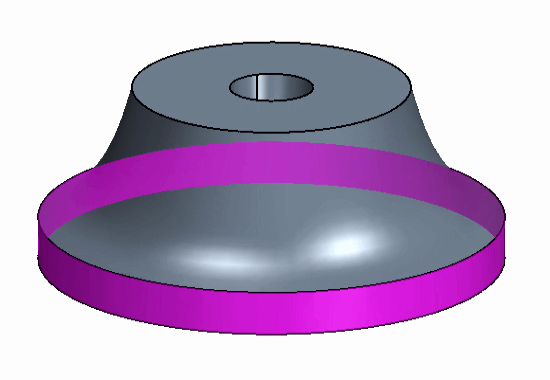

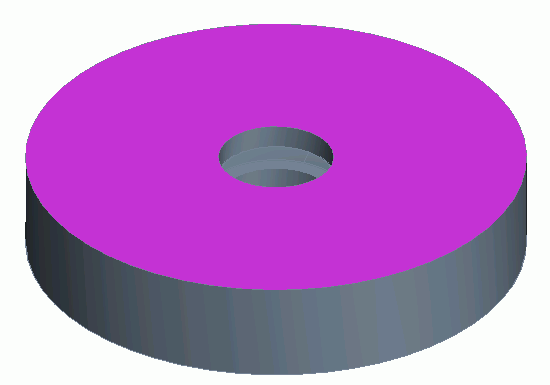

在出口面组合框中单击以将其激活，并在 3D-CAD 视图场景中选择对应于出口的面。
- 对于轴向几何，出口必须是平面。出口与入口平行也是一种较好的做法。
- 对于径向几何，出口应垂直于入口。

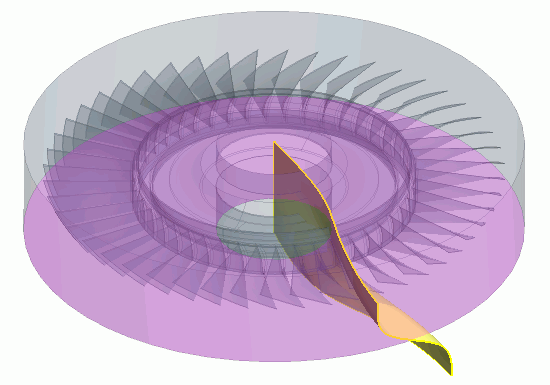

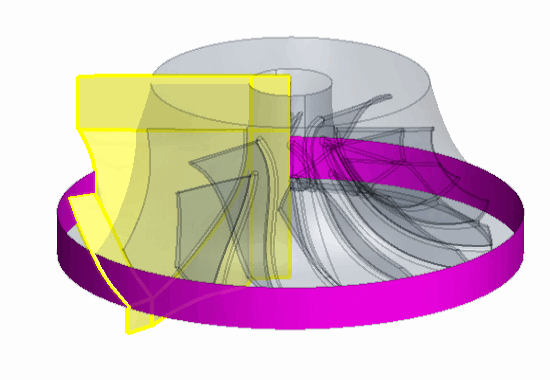

如果可以计算中性面，则会显示预览。- 对于轴向几何：
- 对于径向几何：
- 对于轴向几何，出口必须是平面。出口与入口平行也是一种较好的做法。
-
对于包含非平面入口或出口的几何，或者是包含两个或多个小入口或出口的几何，激活自动扩展入口/出口选项。
有关更多信息，请参见涡轮切片表面面板。
-

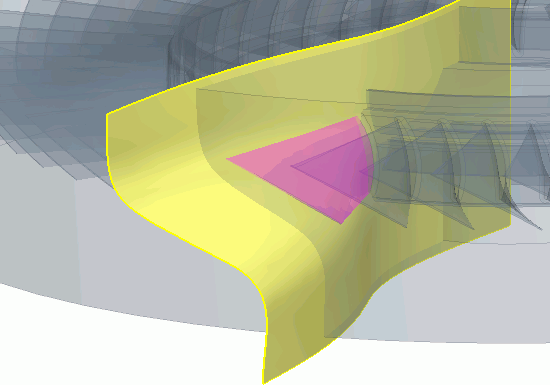

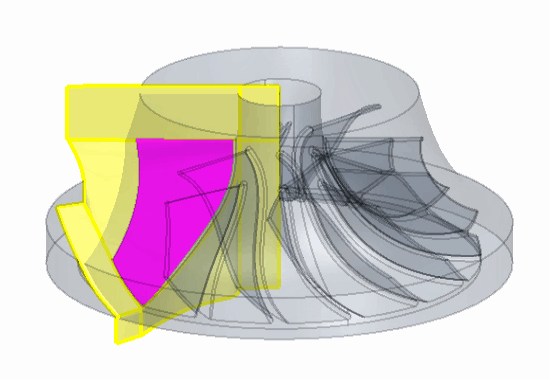

设置涡轮切片表面参数，使中性面穿过叶片的中心。此外，确保中性面与入口和出口相交的区域垂直于这些边界。
该表面必须与所有域壁完全相交，以便能够使用它来对总流体域中的单叶片气道进行切片。有关这些参数的定义，请参见涡轮切片表面面板。
- 对于轴向几何：
- 对于径向几何：
- 对于轴向几何：
- 单击确定。
