抽取最终流体体积

生成中性面之后，可以使用此操作抽取最终流体体积进行分析。

使用生成的中性面对流体域进行切片：
  1. 绕一个方向旋转中性面：请参见转换体。

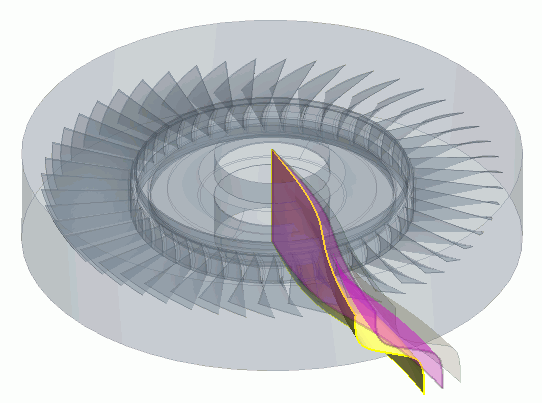

    • 对于轴向几何，旋转中性面，使两个叶片之间的间距相等。

      以下是计算旋转中性面精度的公式：

      ( 360 / N ) 2

      其中 N 是几何中的叶片总数。

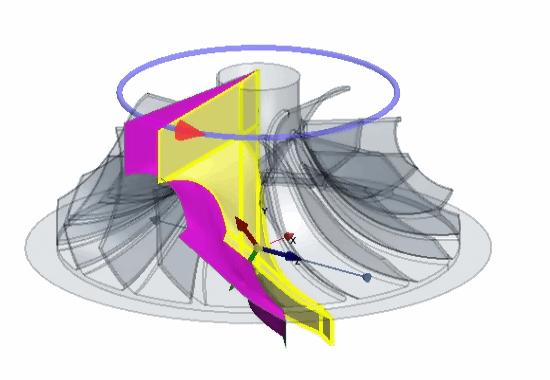

    • 对于具有不同叶片类型的径向几何，旋转中性面，使完全叶片和分流叶片之间的间距相等。

    将操作设为复制 + 旋转体。默认选项会旋转体，但绕相反方向旋转中性面时希望保持原始位置。

  2. 绕相反方向旋转原始中性面：

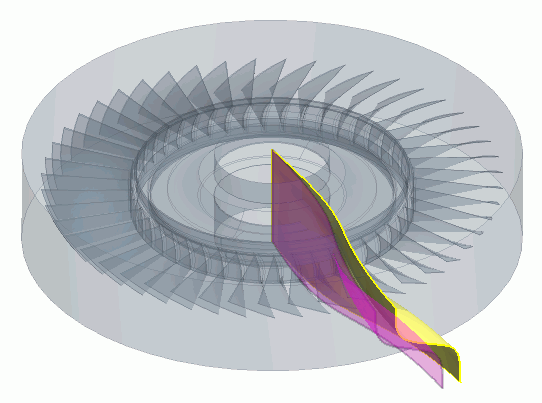

    • 对于轴向几何，重复上一步，并按相同量绕相反方向旋转原始中性面。

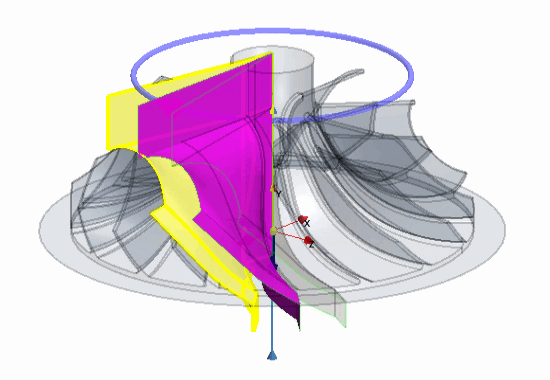

    • 对于径向几何，绕相反方向旋转原始中性面，使下一个完全叶片和分流叶片之间的间距相等。

    将操作设为旋转体。
  3. 使用两个中性面对流体域进行切片。请参见执行布尔运算。
    将切片方式设为片体。
  4. 使用从场景选择工具以从场景中选择两个中性面。
  5. 删除两个中性面以及原始流体域（不再需要这些项目）。
已完成抽取流体域。

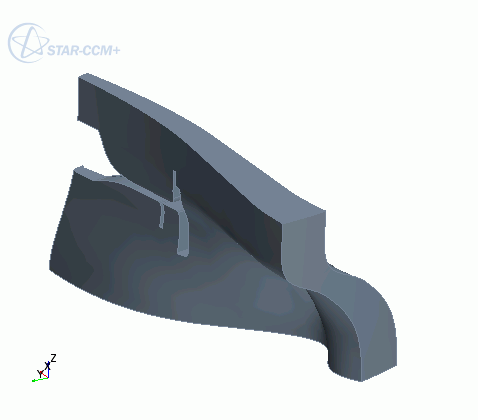

轴向几何的最终流体域如下所示。

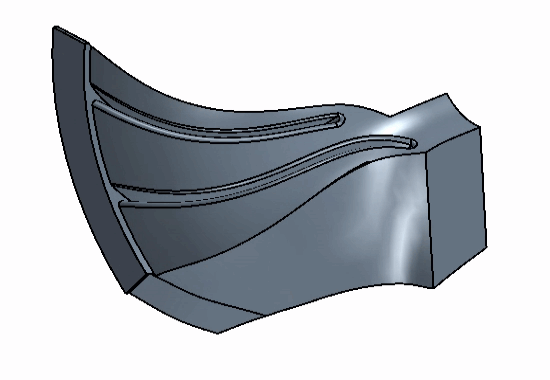

径向几何的最终流体域如下所示。
