粒子束穿透和蒸汽渗透

粒子束穿透和蒸汽渗透报告会返回距离间隔，该间隔中包含喷射粒子束或喷射液滴产生的蒸汽的给定质量百分比（从喷射点测量）。 在这两种情况下，如果给定质量百分比为 90%，则报告给出的点的 90% 的质量位于该点与喷射点之间。

这些报告将应用于实心锥、空心锥和喷嘴喷射器。

• 要使用粒子束穿透报告，激活材料颗粒物理模型和非稳态时间模型。 该报告仅包含与其关联的喷射器喷出的质量
• 要使用蒸汽渗透报告，激活蒸发物理模型。 该报告不会区分多组分蒸汽的组分。 它衡量所有组分的总质量。

报告将沿喷射器轴测量距离。 在下图中，喷射点位于顶部。 报告按间隔 $\mathrm{\Delta }z$ 沿喷射轴布置网格。 沿轴前进的累积质量如下：

其中：

• $m_i$ 为第 $i$ 个间隔中的质量。
• $m_{accum}^i$ 为从喷射点到第 $i$ 个间隔的累积质量。

累积了质量的分数 $X$ 的渗透距离 $z_X$ 如下：

对于粒子束穿透：$\mathrm{\Delta }{z}_X=\min (\mathrm{\Delta }z,\mathrm{\Delta }{z}_{\max })\cdot \frac{X\cdot m_{total}-m_{accum}^{i-1}}{m_i}$

对于蒸汽渗透： $\mathrm{\Delta }{z}_X=\mathrm{\Delta }z\cdot \frac{X\cdot m_{total}-m_{accum}^{i-1}}{m_i}$

其中：

• $\mathrm{\Delta }{z}_{\max }$ 为粒子束穿透到第 $i$ 个间隔的最大距离。
• $m_{total}$ 为累积的粒子束或蒸汽总质量。

计算假设质量沿轴方向在第 $i$ 个间隔中均匀分布。

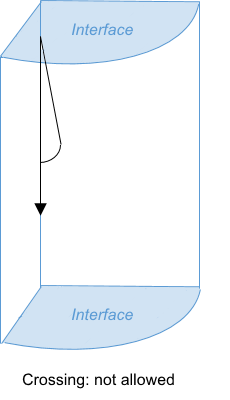

仅当喷射器轴未穿过周期交界面时，该报告才能应用于周期交界面。
