推力

推力报告将指定的边界或衍生零部件上的动量通量和压力集成在一起。

推力报告在模拟树中由节点表示，此节点具有自己的属性和报告节点的弹出菜单。此报告适用于流体模型。

推力计算如下：

图 1. EQUATION_DISPLAY

T = \sum_{f}^{} ρ_{f} v_{f} v_{f} \cdot a_{f} + \sum_{f}^{} (p_{f} - p_{a t m}) \cdot a_{f}

(468)

其中， $ρ_{f}$ 为流体密度， $v$ 为速度矢量， $p_{f}$ 为出口压力， $p_{a t m}$ 为气压， $a_{f}$ 为面的表面积矢量。

求解的控制方程是边界处的反作用力：

图 2. EQUATION_DISPLAY

T = \int ρ v v \cdot d s + \int (p - p_{a t m}) d s

(469)

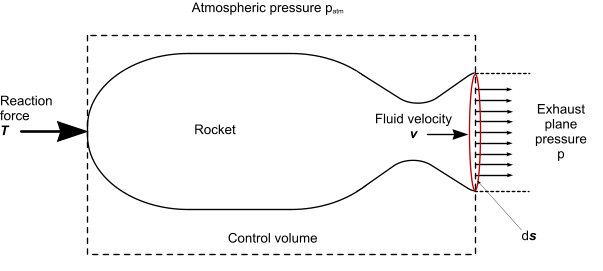

下图显示了此方程：

推力报告属性


方向	指定用于与反作用推力矢量一起计算标量乘积的笛卡尔矢量。这样就可以计算作用于特定方向的推力分量。
气压	用于计算Eqn. (468) 的气压。
坐标系	此报告可使用的坐标系的列表。
零部件	用作此报告来源的零部件列表。打开原位零部件选择器进行编辑。（属性自定义工具）按钮可激活选择器对话框的无模式版本（可用于与工作区的其他部分进行交互）。
单位	用于指定物理量的单位。

推力报告专家属性


表示	选择表示。当表示添加到模拟中后，会显示额外选择。
平滑值	激活此属性时，将使用所选物理量的节点（插值）值（而不是网格单元值）计算报告。
