报告场函数

当创建报告时，会自动添加对应于该报告的场函数。可以在表达式和用户自定义场函数中引用该场函数。

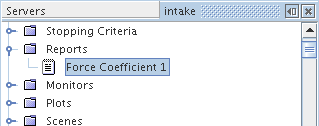

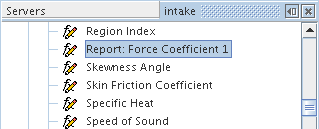

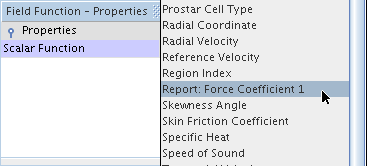

例如，当添加名为 Force Coefficient 1(力系数 1) 的报告时，具有场函数选择的下拉列表（无论用于何处）将包含一个名为 Report: Force Coefficient 1(报告：力系数 1) 的项。

要在表达式中引用此报告，插入文本 ${Force Coefficient 1}(${力系数 1})。
