在报告中使用基于零部件的交界面
可以报告基于零部件的交界面（在这些区域中，零部件的表面彼此接触）的结果或那些表面的剩余部分。 使用基于零部件的交界面可以提高具有多个零部件的模拟的性能。
可通过以下两种方法报告基于零部件的交界面：
- 访问整个交界面边界（原始父边界的完整相交部分）
- 单独访问交界面接触中零部件表面的相交部分和剩余部分

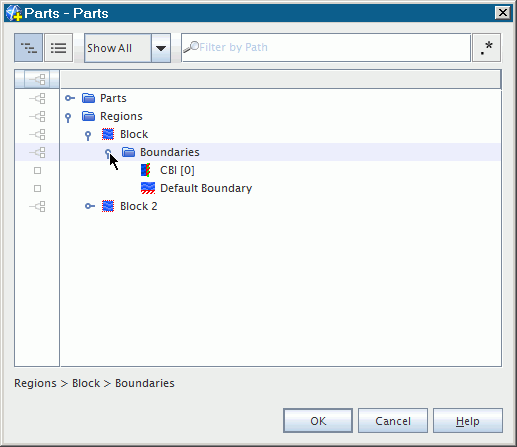

要访问整个交界面边界（使用对象选择器），在区域节点中选择关联区域的对应交界面边界。 此功能的工作方式与基于边界的交界面相同。

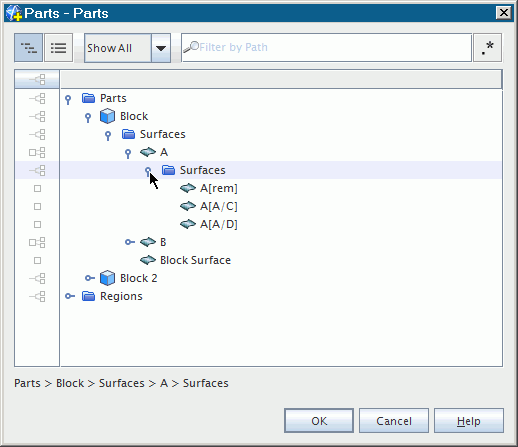

要访问接触的零部件表面的相交部分和剩余部分，展开相交父零部件表面的节点，并选择所需的子表面网格。 对于以下两种情况存在子表面网格：(a) 父零部件表面参与的每个接触和 (b) 不相交的父零部件表面的剩余部分。
报告基于零部件的交界面示例
此示例使用两个体的交界面说明如何报告表面之间的接触。 一个体具有表面 A 和 B，另一个体具有表面 C 和 D。每个零部件表面参与两个接触（两个零部件表面的每一个都相互接触），于是在交界面中形成了四个接触：A/C、A/D、B/C、B/D。
定义三个单独的报告，每个报告具有“面积值”场函数以及以下相应的选定零部件：

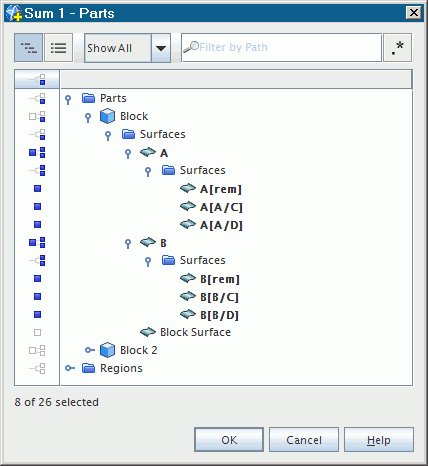

- 选择总零部件表面 A 和 B 及其所有零部件子表面网格（接触区域和剩余区域）：

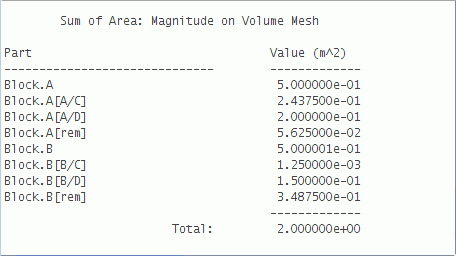

报告 Sum 1(总和 1) 计算这些总零部件表面的子表面网格结果之和，得出总零部件表面的结果。
- 仅选择总零部件表面 A 和 B：

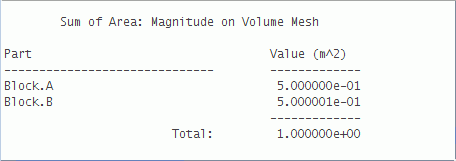

报告 Sum 2(总和 2) 计算总零部件表面的结果，即使未明确选择其子表面网格。

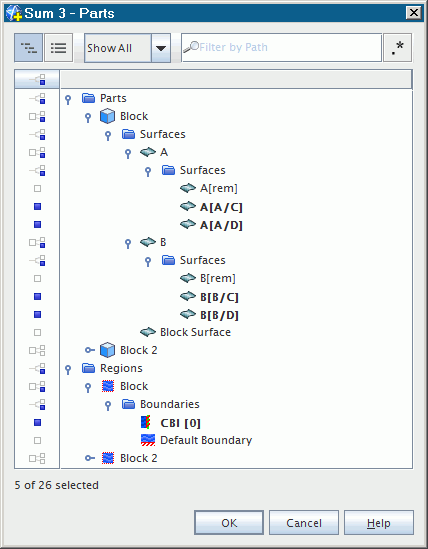

- 选择以下项：
- 交界面边界 CBI [0]，在属于区域体的交界面侧
- 所有四个接触表面。

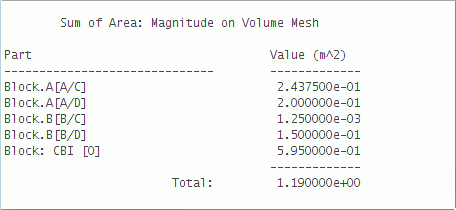

报告 Sum 3(总和 3) 计算交界面边界 CBI [0] 的结果，该结果与四个相应接触表面的结果一致：
0.595 = 0.2 + 0.24375 + 0.15 + 0.00125。
