表达式报告

表达式报告取决于报告的组合，但系统报告除外。它可处理为要使用的每个报告生成的场函数。

该报告在模拟树中由节点表示，此节点具有自己的属性和和报告节点的弹出菜单。

除了总体报告结果之外，还可以对各个零部件的标量值进行后处理。请参见基于每个零部件访问报告结果。

例如，假设要绘制两个边界（例如，管道的入口和出口）之间的压降。假设为每个边界创建了表面平均压力报告，则可通过在定义属性中输入以下函数名，直接创建这些报告的报告：

$AveragePressure1Report - $AveragePressure2Report

可用于定义表达式的场函数不能是空间函数；其计算结果必须是单个数字，因为表达式在空间中是常数。$Time、$TimeStep 和 $Iteration 等变量以及与报告关联的场函数有效。$Temperature 或 $Pressure 等变量在空间中的每个不同点具有不同的值，并且不能在表达式中使用。

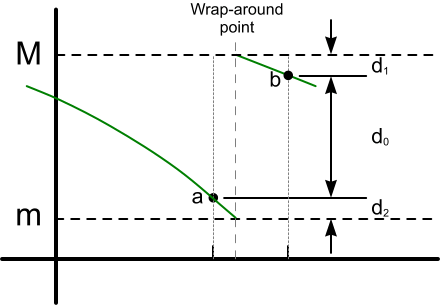

随着求解的继续，某些表达式报告将返回折回值。例如，如果某个报告返回风扇的旋转角度，则可得知该角度必须始终介于零和 $2 π$ 之间。如果具有更新事件（例如，差值或航点事件，具体取决于此报告的两个连续值之差），则该事件必须考虑报告值的周期性。在下图中，值 a 和 b 之差为 d₁ + d₂，而不是 d₀。

使用周期性属性可标识其值会折回的报告。计算两个值之差时，Simcenter STAR-CCM+ 会选择 $d_{0}$ 的最小值，且 $d_{1} + d_{2} = M - b + a - m$ 。

表达式报告属性


单位	用于指定物理量的单位。
定义	此报告的公式使用与选定报告对应的 Simcenter STAR-CCM+ 场函数的函数名。输入无效的定义时，会导致出现 Unable to compile(无法编译) 错误消息。
周期	设为周期时，此属性可向相关更新事件指出，此报告返回的值将在达到一定值时折回。计算报告的连续值之差时，必须考虑此行为。在周期范围子节点中，提供最小和最大折回值。
维度	此报告的物理维度。此维度可自定义。
增量值	激活时，指定时将值作为增量（间隔）而非绝对量进行单位转换。这只会影响使用具有非零偏置属性的单位的表达式。例如，如果将温度表达式报告定义为 `<10 C>`，则默认绝对值约为 283 K。但假设要指定增加 10 ℃，即为增量值。在这种情况下，设置增量值选项，表达式的计算结果为 10 K。如果外部温度为 10 ℃，则表示这是 283 K。但是，如果温度升高 10 ℃，则表示增加了 10 K（而不是 283 K）。增量值选项可用于区分这两种用法。

周期范围属性


周期最大值	此表达式报告预期的最高值。
周期最小值	此表达式报告预期的最低值。
