等效均匀温度

报告选定人体模型部件的等效均匀温度 (EHT)。使用等效均匀温度模型模拟热舒适性时，将使用此报告。

等效均匀温度报告属性

人体模型部件: 选择要计算等效均匀温度的人体模型的几何部件。

等效均匀温度报告右键单击操作

创建等效均匀温度图

创建一个绘图，根据人体模型的等效均匀温度显示 EHT 体段指数。

y 轴描述标记指的是体段指数。下表列出哪些体段属于哪个指数：


标记/段指数	体段
1	R_Foot
2	L_Foot
3	R_Calf
4	L_Calf
5	R_Thigh
6	L_Thigh
7	R_Hand
8	L_Hand
9	R_Forearm
10	L_Forearm
11	R_Arm
12	L_Arm
13	Thorax_Back_and_Shoulder
14	Thorax_Front
15	Face_and_Neck
16	头部
17	Abdomen_and_Pelvis

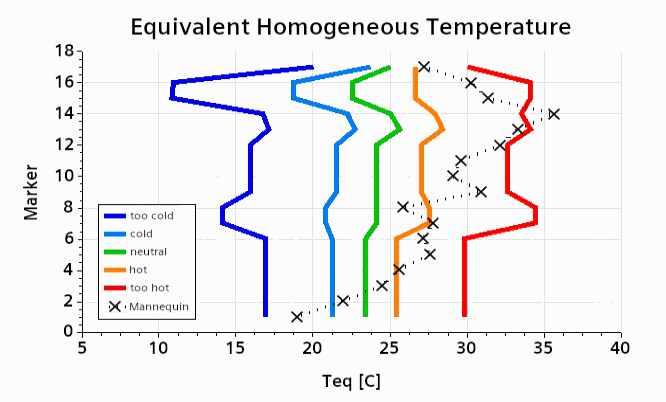

在绘图中，彩色线表示 DIN EN ISO 14505 热舒适性的标准数据。这些数据是通过测量受各种热条件影响的人获得的。预测的等效均匀温度由黑色点线给出。等效均匀温度是评估人在特定环境中热舒适性的局部度量。

此外，还在表 > 等效均匀温度节点下添加等效均匀温度 - 标准数据文件表。

编辑标准数据

用于在等效均匀温度图中修改标准数据。
