准备场景

比热、导热率和密度

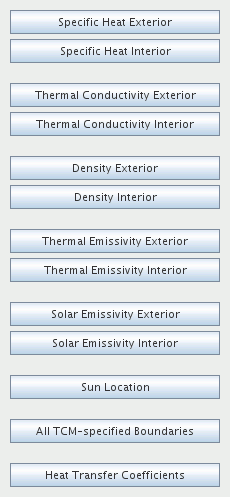

这些按钮可生成显示车辆外部或内部固体的比热、导热率或密度轮廓的场景。 外部场景包括名称中不含“road(道路)”且位于模型外部的所有固体区域；它适用于其中的窗户、门以及其他面板要作为固体建模的模型。 内部场景用于在模型内部的固体区域上显示轮廓，这些固体区域被标识为名称中含“seat(座位)”的区域。 如果模型中没有固体区域，这些按钮不会激活。

热发射率和太阳能发射率

这些按钮可生成多个场景，其中显示流体区域（非固体区域）的外表面和内表面热发射率或太阳能热发射率的轮廓。 外部场景在模型中的所有流体边界上显示轮廓，而内部场景仅包括其名称中含“seat(座位)”的边界。 如果模型不包括辐射模型，这些按钮不会激活。

假设模型中已定义两个单独的辐射光谱波段，第一个波段的波长较小（即为太阳辐射），而第二个波段的波长较大（即为非太阳辐射）。 对于太阳能发射率场景，将显示第一个波段的发射率值。 对于热发射率场景，将显示第二个波段的发射率值。

显示太阳位置

对于已通过使用太阳能负载模型将太阳包括在模拟中的情况，可以使用太阳位置按钮来提供太阳位置的视觉指示。 太阳在模型中由一个球体表示，其位置根据太阳能负载属性中指定的方位和 Altitude Angles(高度角) 自动计算得出。

单击太阳位置按钮时：

• 将创建新的球体零部件；

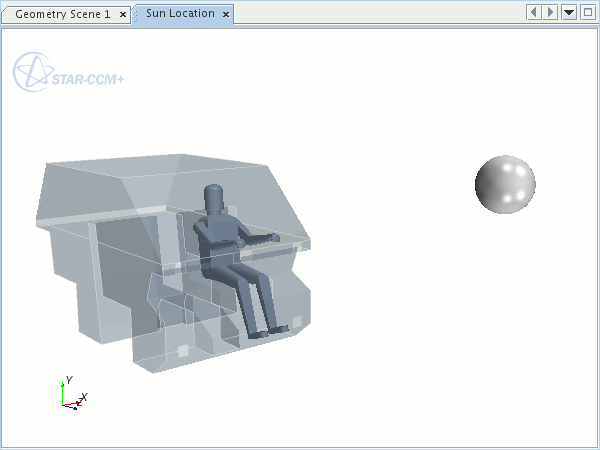

• 将创建新的太阳位置场景；
• 场景中将显示流体区域和太阳零部件。

关闭热舒适性向导后，可以查看此场景。

显示所有特定 TCM 边界

单击所有特定 TCM 边界按钮时，可创建一个几何场景，其中显示在热舒适性向导的外部对流和辐射选项卡中指定的所有边界。 对于标识在热舒适性向导中分配的边界类型，以及通过添加标量显示器或矢量显示器快速创建含 TCM 边界的标量场景或矢量场景，此按钮十分有用。

对于每个边界类型，TCM 边界均可使用不同的几何显示器进行分类。

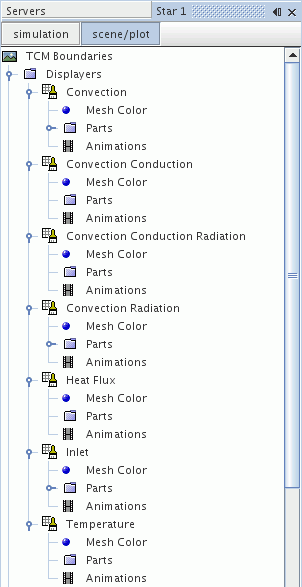

网格颜色会应用于每个场景显示器，直观地区分 TCM 边界类型。 场景显示器、等效 TCM 边界类型和网格颜色汇总如下：

热传递系数

单击热传递系数按钮时，可创建一个标量场景，其中显示所有固体区域和边界的热传递系数。 这会自动创建具有典型设置和边界的热传递系数场景，从而加快求解监视和后处理要求。
