执行 TCM 模拟

一旦 TCM 设置已保存，则可以运行模拟。

可以按照稳态或瞬态模拟来运行 TCM 模拟。 TIM 程序本身为瞬态码。

在稳态模拟中，每次调用 TIM 时，Simcenter STAR-CCM+ 会指示 TIM 求解很长一段时间（18000 秒）。

在瞬态模拟中，Simcenter STAR-CCM+ 会自动指示 TIM 继续进行求解，求解时长等于 Simcenter STAR-CCM+ 的指定时间步长。 为此，TIM 会执行一个或多个内部时间步。 要同步这两个模拟，执行以下某项操作：
  • 在“热舒适性向导”中，选择高级设置选项卡，然后在 Simcenter STAR-CCM+ 模拟树中的停止条件 > 最大内部迭代下，将后续调用 TIM 之后的 STAR 迭代数的值设为等于最大内部迭代。
  • 在 Simcenter STAR-CCM+ 模拟树中，选择求解器 > 热舒适性节点，然后在停止条件 > 最大内部迭代下将每个 TIM 的 STAR-CCM+ 迭代的值设为等于最大内部迭代。

求解器根据指定迭代数运行 Simcenter STAR-CCM+ 模拟，然后将每个身体部位的热通量值传递到 TIM 程序。 TIM 使用热通量来计算皮肤和衣物温度，然后将这些温度传递回 Simcenter STAR-CCM+。 这两个程序持续进行这一迭代过程，直到体温度变化低于收敛条件，直到关闭求解器，或者直到已经到达了停止条件。

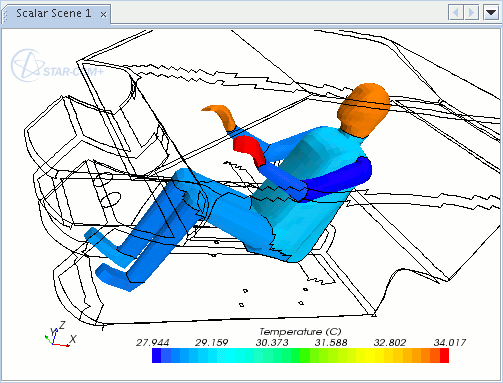

结果可以显示在典型的标量场景中。



在 TCM 模拟中使用自动保存

Simcenter STAR-CCM+ 内的自动保存功能可在 TCM 模拟中用于按照给定间隔保存 passenger_state.dat 文件。 TIM 将使用此文件存储与乘客热状态相关的数据，并在每次 TIM 迭代之后更新。 Passenger_state.dat 文件位于工作目录中时，TIM 会自动使用此文件作为后续迭代的起始点。 通过使用自动保存工具，不仅可以保存 .sim 文件副本，还可以保存对应的 passenger_state.dat 文件，以便可在发生系统故障之类的情况后恢复模拟。

如果从求解重新启动，但该求解并非当前求解，则恢复 passenger_state.dat 文件和 CFD 求解是个好办法。 这是因为内部体温度存储在此文件中，而非 .sim 文件中。 要恢复之前的求解，需将 passenger_state.dat 文件替换为所需的 passenger_state.dat.xx 文件（移除文件名末尾的 .xx）。 这对 passenger.dat 文件中的 TCM 设置毫无影响。
