TCM 模拟后处理

创建 LMV 绘图

创建 LMV 绘图按钮可用于创建显示模型中占用者的 LMV（局部平均投票）值的绘图。单击此按钮可创建绘图，每个绘图的硬拷贝（如下图所示）另存为 .png 文件。同时，将生成包含数值数据的 .csv 文件。LMV 计算要求模型中的辐射处于活动状态。

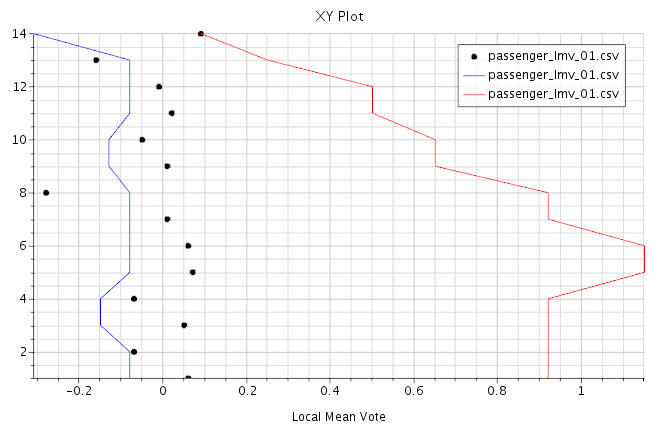

在 LMV 绘图中，用红线和蓝线表示热舒适性的上限和下限。每个零部件对应的局部平均投票在绘图上显示为黑点。如果黑点在蓝线左侧，则对应的体零部件可被视为太冷。如果黑点在红线右侧，则该体零部件可被视为太热。上述任一种情况都表示乘客的热舒适性水平不足。

拉伸区域能量平衡

单击拉伸区域能量平衡下的创建绘图按钮，创建一个绘图，以显示拉伸区域的内表面和外表面上的热传递，其测量单位为瓦特。在创建此绘图之前，必须遵循以下命名约定，以便向导选择相应的区域和边界：

• 拉伸区域的名称必须以 Extrusion 开头（例如，Extrusion roof）。
• 内部边界的名称必须以 base 结尾（例如，Interior base）。
• 外部边界的名称必须以 top 结尾（例如，Exterior top）。

计算值

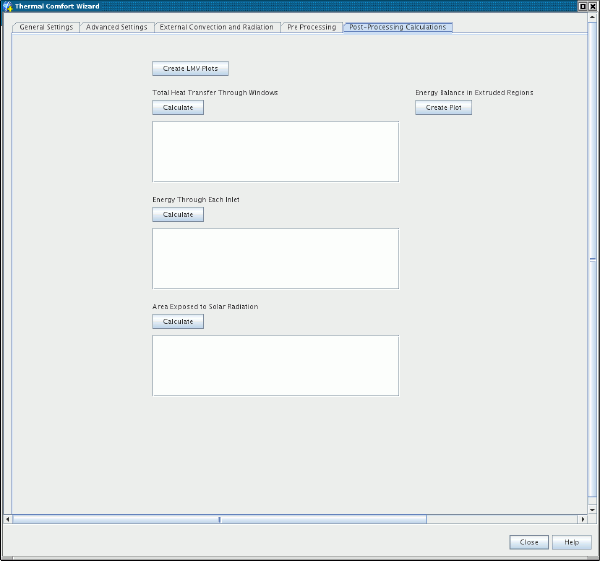

Post-Processing(后处理) 选项卡中有三个框，可用于计算下列值：

• 通过窗口的总热传递

  此值为通过每个窗口的总热传递 (W)。在当前工作目录中，创建名为 window_heat_transfer.dat 的文件，其中包含热传递数据。

• 通过每个入口的能量

  此值为通过每个入口传递到舱室内的能量 (W)。

• 暴露于太阳辐射下的面积

  此值为每个窗户和乘客边界的太阳直射辐射大于 0 处的面的总面积 (m²)。

单击每个值的计算按钮，热舒适性向导将执行计算，并在对应框中报告值。
