使用常规设置

常规设置选项卡用于指定区域和边界的属性。



身体部位边界的准备约定

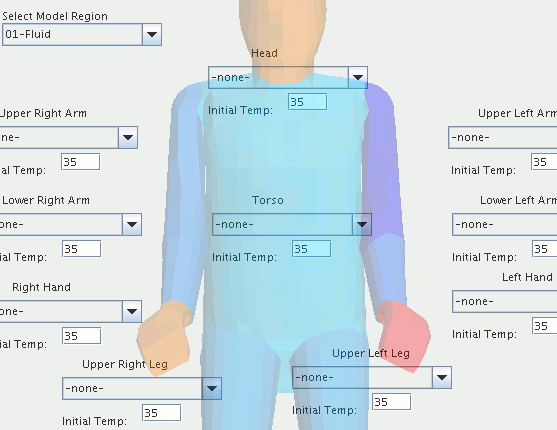

每位乘客有十四个身体部位，每个部位必须定义为单独的边界。 这些边界对应于“常规设置”选项卡中的十四个下拉列表。 下图说明了如何排列身体部位菜单来近似人体。



如果乘客与固体区域接触，例如躯干和腿部接触座椅，则每个固态段还必须具有单独的边界。

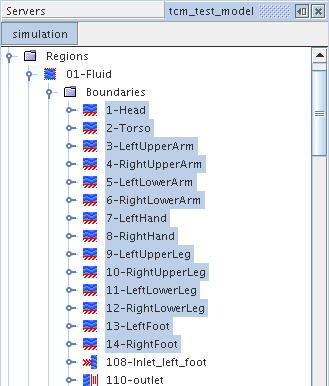

务必注意，边界标签需要包含其各自身体部位的名称，如下面的屏幕截图所示。 热舒适性向导只能识别根据此约定命名的边界。



如果模拟中存在多人，则边界名称应反映出这一点，例如 Passenger2 LeftUpperArm(乘客 2 左上臂)。

输入乘客属性

首先，在向导的“乘客人数”数字显示框中选择一个值。 此值应与 Simcenter STAR-CCM+ 模拟中表示的总人数匹配。



根据指定的人数，“人”设置将包含表示乘客的带编号列表。 按编号选择乘客，然后为该乘客完成选项卡中的设置。有关详细信息，请参见本节的其余部分。 为该乘客设置完所有设置后，可以更改“人”编号，然后输入下一组数据。 热舒适性向导会保留每位乘客的输入。

对于每位乘客，首先，为该乘客分配通用名称，例如 Passenger1(乘客 1)。 默认情况下，第一位乘客的名称为 Driver(驾驶员)（可更改）。



指定身高、服装热阻和代谢率。

  • TIM 程序使用乘客身高计算血管系统的体质量分布和体表面积值。
  • 服装热阻用于定义乘客服装的导热率（单位：m2K/W）。

  • “代谢率”是指人以热量的形式向周围环境释放能量的速率，具体取决于其活动程度。

    可通过选择驾驶员或乘客单选按钮，或输入一个自定义值进行设置。 当选择乘客选项时，代谢率设为 58 W/m^2，这相当于乘客坐好并放松时的水平。 选择 Driver(驾驶员) 选项时，代谢率设为 75.4 W/m^2（为乘客值的 1.3 倍），指示驾驶员更加活跃。 自定义选项用于通过输入一个相对于 58 W/m^2 的比例缩放因子指定替代值，该值通常介于 0.8 到 2 之间（其中，0.8 相当于斜倚，2 对应于中等水平的活动程度）。

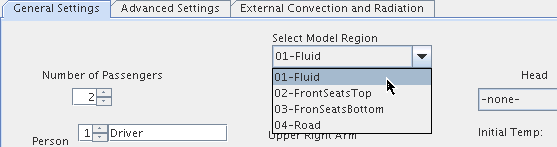

确保在“选择模型区域”下选择了正确的流体区域。 此下拉列表中以及边界的类似下拉列表中的选项对应于为此模拟文件创建的区域和边界。

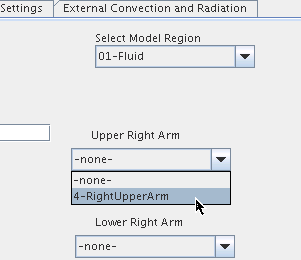

为每个身体部位选择适当的边界。

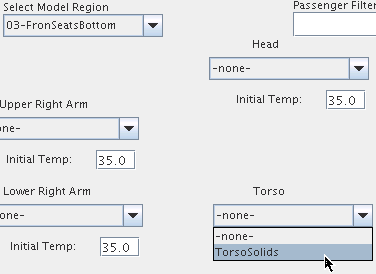

对于与乘客接触的任何固体区域和边界，重复此操作。

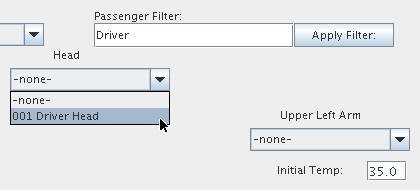

对于多乘客模型，可将乘客过滤器用作搜索函数，以显示特定乘客的重要相关边界。 例如，在打开热舒适性向导前，可以重命名驾驶员边界以包含“driver(驾驶员)”一词。 然后，可以将 Driver(驾驶员) 应用于过滤器，以在每个身体部位的下拉菜单中显示所需的边界。



可以在 Initial Temp(初始温度) 文本框中指定身体部位初始温度。 第一次调用 TIM 程序时，系统会将此值传递至该程序。 之后，每次运行 TIM 时都将更新身体部位温度。 此身体部位温度与在模拟树中设置的边界温度指定不同。 边界温度指定将在调用 TIM 之前在初始迭代期间使用，之后会被身体部位温度覆盖。 向导中的所有温度均以摄氏度为单位指定。

重新加载边界按钮会导致热舒适性向导重新读取模拟中的边界信息并更新“Boundary Selection(边界选择)”菜单中的可用选项。 当模拟中的边界名称发生更改并将所有边界菜单重置为 -无-(-none-) 时，需要使用此选项。
