前处理

通过热舒适性向导，可以执行更多前处理步骤，从模型中获取有用的数据并准备场景。

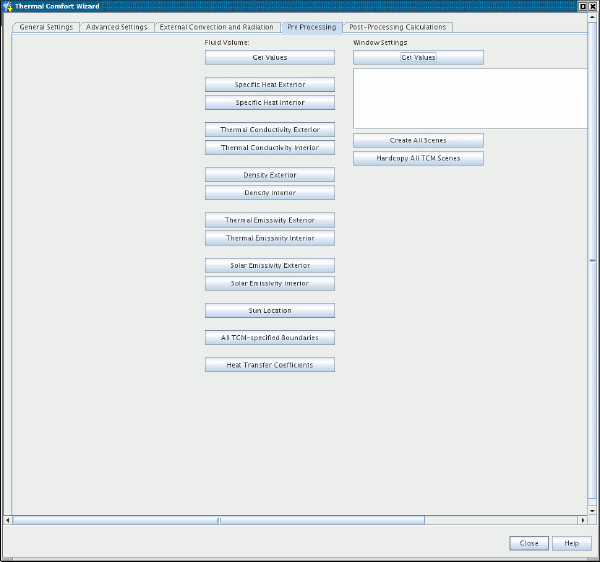

有关准备场景以供分析的详细信息，均包括在名为“准备场景”的子部分中。 本节介绍前处理选项卡中可用的所有其他前处理功能。



流体体积 > 获取值

单击流体体积 > 获取值按钮时，热舒适性向导将计算模型中的流体体积并报告体积大小（以 m3 为单位）。

窗口设置 > 获取值

单击窗口设置 > 获取值按钮时，可报告模拟中每个窗口的面积。 系统将根据标准命名约定自动选择边界。 名为 window_area.dat 的文本文件也会写入当前工作目录（其中包含窗口面积信息）中。

创建所有场景

单击创建所有场景按钮时，可创建“准备场景”部分中介绍的所有场景。 系统将使用等轴测视图 (-X, -Y, +Z) 和反转等轴测视图 (+X, +Y, -Z) 创建每个场景。

硬拷贝所有 TCM 场景

单击硬拷贝所有 TCM 场景按钮时，可创建已通过热舒适性向导创建的所有场景的 PNG 图像文件。 例如，如果已单击外部比热和外部密度，则仅导出这两个场景。 图像文件位于当前工作目录中。
