将数据导出至 NASTRAN（瞬态运行）

可以在 Simcenter STAR-CCM+ 模拟运行的同时以固定间隔导出流体负载。然后，可以将已导出的 *.bdf 历史文件转换为特定于 Nastran 瞬态负载的格式，以供在动态 Nastran 分析中使用。

  1. 将 Nastran 模型导入 Simcenter STAR-CCM+（有关说明，请参见导入 CAE 模型）。
  2. 通过使用表面数据映射器，设置以所需的时间间隔自动映射。有关创建数据映射器和设置自动映射的说明，请参见从表面、体积或梁源映射数据和执行映射操作章节。
  3. 在 Simcenter STAR-CCM+ 中，选择文件 > 自动导出...

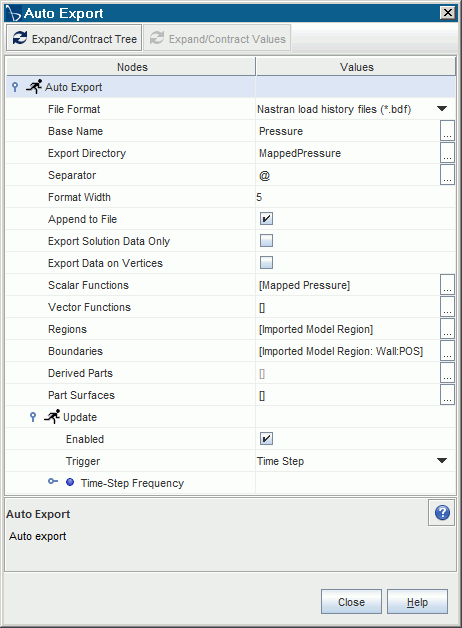

  4. 在自动导出对话框中：
    1. 将文件格式设为 Nastran 负载历史文件 (*.bdf)。
    2. 激活附加到文件。
    3. 确保仅导出求解数据已停用。
    4. 通过使用标量函数和/或矢量函数属性，指定要导出的映射数据（例如，温度、压力或压力和壁面剪切应力）。
    5. 将区域设为与已导入的 Nastran 模型关联的区域。
    6. 将边界设为已在其中映射流体负载的导入模型边界。
    7. 展开更新节点，然后将触发设为时间步。
    8. 展开更新 > [频率]节点，然后使用频率属性指定导出频率。
    9. 根据需要设置任何其他属性。有关更多信息，请参见以固定间隔自动导出数据。


  5. 运行 Simcenter STAR-CCM+ 模拟。
  6. 将导出的 *.bdf 历史文件转换为特定于 Nastran 瞬态载荷的格式。
    Simcenter STAR-CCM+ 安装为转换提供了一个示例 java macro，[INSTALL_DIR]/star/cae/bin/NastranTLoadConverter.java。此宏只是一个示例，没有包含在 Simcenter STAR-CCM+ 包中。
