可视化导入的 CAE 模型

要显示已导入 CAE 模型的面网格几何：
  1. 右键单击场景节点，然后选择新场景 > 网格。

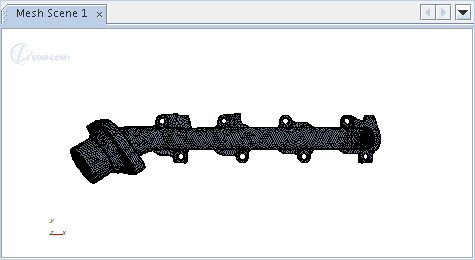

    此时将显示新场景，且其中显示网格几何。

  2. 选择 Mesh Scene 1(网格场景 1) > 显示器 > Mesh 1(网格 1) > 零部件节点。
根据导入的数据类型，除了要显示的表面之外，还可能有零部件。
  1. 在属性窗口中，单击零部件属性的右半部分。
  2. 在选择对话框中：
    1. 单击选择“无”，移除当前可能选择的所有零部件。

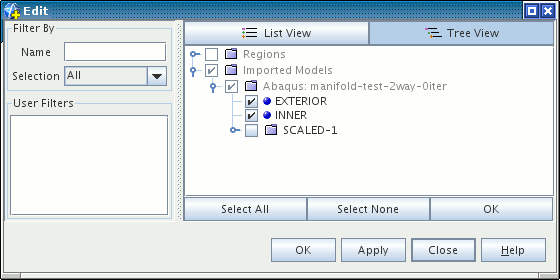

    2. 展开导入的模型节点并选择要显示的 CAE 模型单元（例如，以下屏幕截图中的 EXTERIOR(外部) 和 INNER(内部)），然后单击确定。

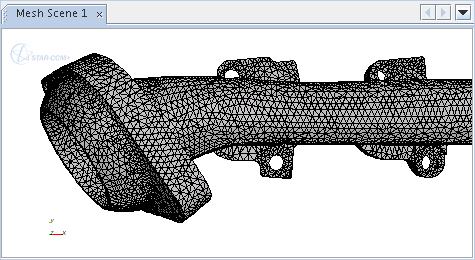

    此时网格场景中将显示导入的表面。
