使用 STAR-CCM+ 边界数据 (.sbd) 格式

此格式用于交换边界的优点包括：

• 支持将模拟与不同的物理耦合。
• 可以单独执行每个分析，可按所需间隔进行耦合。
• 特别适用于每个分析需要大量计算机资源的情况。

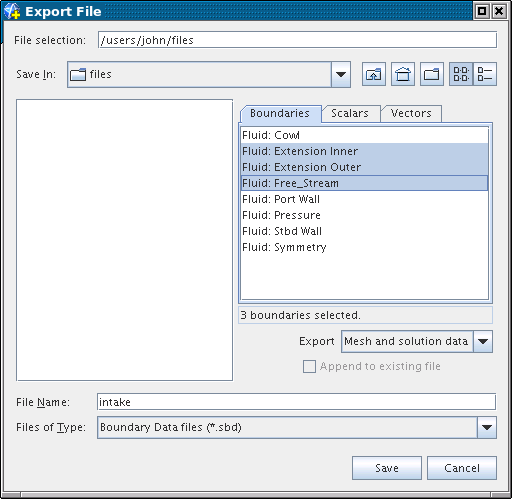

• 可以单独隔离出进行耦合的边界，而不是导入整个区域。 边界在导出文件对话框中突出显示，在文件类型下拉列表中选择 .sbd 格式时，此对话框中的区域选项卡将替换为“边界”选项卡。



使用此文件格式的一个示例是执行耦合共轭热传递 (CHT) 分析以优化汽车设计。 此优化涉及到与车辆热分析交换热传递系数和参考温度以及检索表面温度。 鉴于要在发动机舱流体分析和车辆热分析中捕获不同的物理性质，创建的模型将明显不同。 差异包括网格密度和拓扑、零部件和边界定义的分组以及几何特征（如尖角和边）的保留。 但是，可执行以下步骤，利用 .sbd 文件实现此任务：

1. 选择流体分析中表示发动机舱表面的边界，然后选择要导出的局部热传递系数和参考温度。
2. 将选定边界和选定场导出至外部 .sbd 文件。 请参见导出网格和求解数据。
3. 将 .sbd 文件导入固体分析，然后将导入的表面数据映射到车辆热模型中的相应发动机舱表面。 有关详细信息，请参见导入 CAE 模型和将 CAE 求解数据映射到 STAR-CCM+ 模型。
4. 执行热分析。
5. 选择包含固体发动机舱表面的边界并选择要导出的表面温度。 请参见导出映射数据。
6. 将选定边界和选定场导出至外部 .sbd 文件。
7. 将 .sbd 文件导入流体分析，然后将数据映射到表面上。
