导出映射数据
已映射至导入 CAE 模型的 Simcenter STAR-CCM+ 求解数据均可从 Simcenter STAR-CCM+ 中导出，以便能够在外部 CAE 软件包中使用。 数据以文本文件形式从 Simcenter STAR-CCM+ 中导出，此类文件可由相应的 CAE 软件包读取。
下表显示了 Simcenter STAR-CCM+ 支持的导出选项：
| CAE 软件包 | ||||
| 场函数 | NASTRAN | Abaqus | ANSYS | RadTherm |
| 压力 |  |
|
|
- |
| 拉力 | |
|
|
- |
| 热传递系数和参考温度 | |
|
|
|
| 热通量 | |
|
|
|
| 温度 | |
|
|
- |
在导出数据之前，确保已将表面、梁或体积数据从 Simcenter STAR-CCM+ 模型映射至导入的模型。
要导出映射数据：

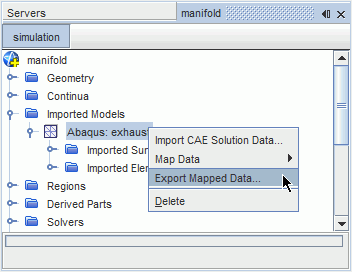

- 右键单击相关的 节点，然后选择导出映射数据...
在导出文件对话话框中：
- 导航至要保存文件的位置，然后输入文件名或选择现有文件。 如果激活附加到现有文件，则会将导出的数据添加到选定文件的末尾。
- 使用对话框右下方的导出模式菜单，以选择表面数据或体积数据导出选项。
此选择将影响对话框中显示的选项。

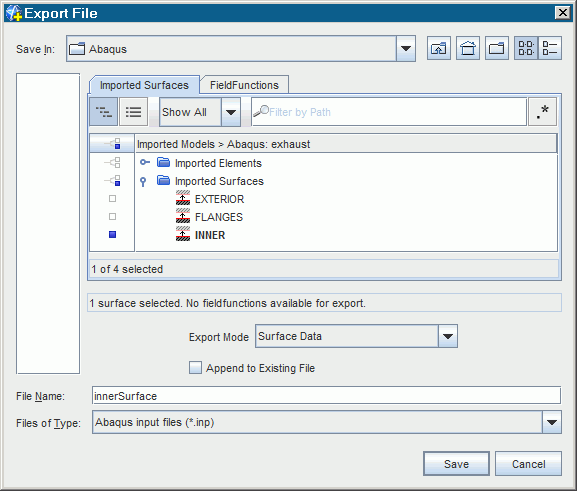

- 在导入的表面或导入的体积选项卡（取决于选定的导出模式）中，选择要导出数据的表面或体积。以下屏幕截图中的设置指定了将为导入的表面 INNER(内部) 导出表面数据。
- 选择场函数选项卡。
- 从将数据导出为菜单中，选择要导出的场数据。
- 从要导出的数据菜单中，选择对应的场函数。
请注意，要导出热传递系数数据，在要导出的数据菜单中选择映射的热传递系数场函数，并在要导出的 Tref 菜单中选择映射的参考温度场函数。 要导出拉力数据，在要导出的数据菜单中选择映射的壁面剪切应力场函数，并在要导出的压力菜单中选择映射的压力场函数。
如果要导出表面的温度数据，则应选择 Temperature BC(温度 BC)。 如果要导出壳表面的温度数据，则可选择任一温度选项。
- 确保已在导出单位菜单中选择正确的单位。

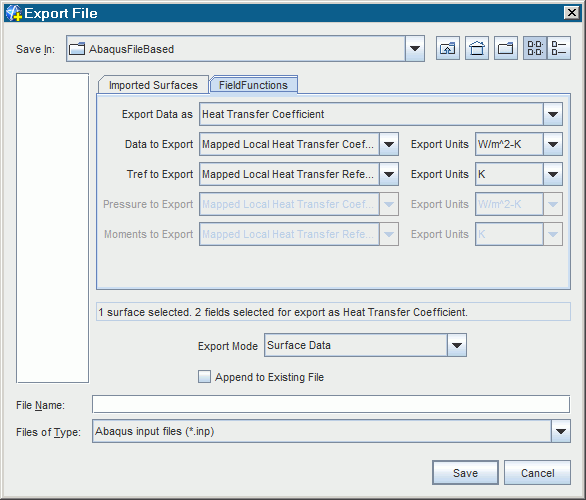

- 选项卡式面板下的框中将显示选定表面/体积和场函数的总结。以下屏幕截图中的设置指定了 Mapped Local Heat Transfer Coefficient(映射局部热传递系数) 和 Mapped Local Heat Transfer Reference Temperature(映射局部热传递参考温度) 场函数将导出为热传递系数数据。
- 要导出数据，单击保存。
如果选定的表面或体积没有映射场函数可供使用，则导出文件对话框的总结框中将显示一条消息。 有关将数据导出至 NASTRAN、Abaqus、ANSYS 和 RadTherm 的更多信息，我们将在专门的章节中阐述。
