导入 CAE 求解数据
在双向耦合中，可按顺序运行 Simcenter STAR-CCM+ 和第三方程序，以获取完整的求解。 这可能涉及使用 Simcenter STAR-CCM+ 来计算流体流在柔性结构上产生的拉力负载，以及使用第三方程序计算结构挠度以及关联的位移和应力。 要执行双向耦合模拟，不仅需要从 Simcenter STAR-CCM+ 映射和导出求解数据，还需要从第三方软件导入求解数据并将其映射到 Simcenter STAR-CCM+ 模型。
从 es-ice 或 pro-STAR 导入 CAE 求解数据时的限制和可用数据与从其他 CAE 产品导入时不同。 有关详细信息，请参见使用 es-ice 或 pro-STAR。
可通过导入的 CAE 模型节点将与导入的 CAE 模型关联的节点数据导入 Simcenter STAR-CCM+。 下表显示了 Simcenter STAR-CCM+ 当前支持的导入选项，不包括 es-ice 和 pro-STAR：
| CAE 软件包 | ||||
| 场函数 | NASTRAN | Abaqus | ANSYS | RadTherm |
| 温度 |  |
|
|
|
| 位移 | |
|
|
- |
| 本征模 | |
|
|
- |
| Qvol | |
- | - | - |
| 温度（体积导入） | |
|
|
- |
对于 Abaqus 数据导入，在打开对话框的文件选择路径中，还需要输入用于启动 Abaqus 的命令以及数据的加载步名。 导入本征模时有额外设置可用。 使用 Qvol 卡导入 Nastran 数据时，在导入数据选项对话框中，将数据类型设为网格单元，因为值显示在网格单元中心处。
将节点数据导入模拟时，它将存储在模拟中以备映射到边界。 此类数据只有在映射到 Simcenter STAR-CCM+ 模型后才能在模拟中使用，但可以按如下所述对其进行可视化。 如果位移数据已导入模拟，则可以根据位移使 CAE 模型变形。
要导入 CAE 求解数据：
- 展开导入的模型节点。
-

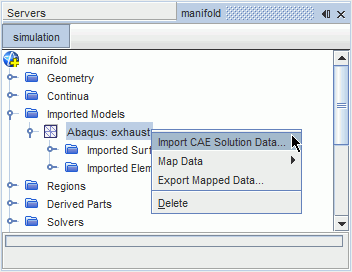

右键单击 [导入的 CAE 模型] 节点，然后选择导入 CAE 求解数据...
-

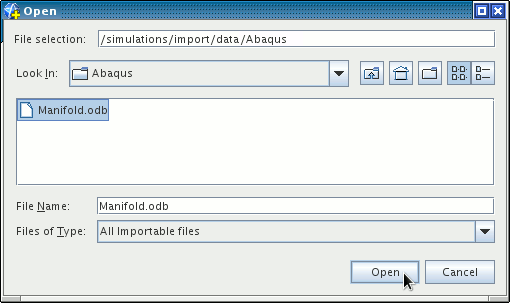

在打开对话框中，选择包含求解数据的输出文件。 在文件类型下拉列表中，可为 CAE 模型选择适当的格式。
这将激活导入数据选项对话框，可在其中指定导入的数据的属性。 -
在导入数据选项对话框中，使用数据类型菜单可选择要导入的数据类型，例如节点。 在场名称菜单中，选择场数据，然后从单位菜单中选择相应的单位。
-
单击确定。

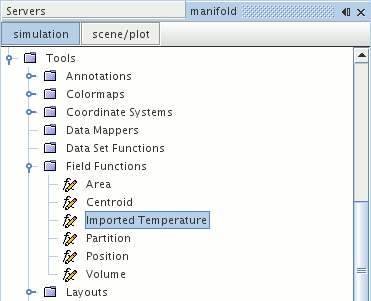

导入过程将导致数据在 Simcenter STAR-CCM+ 中以一个或多个场函数表示。

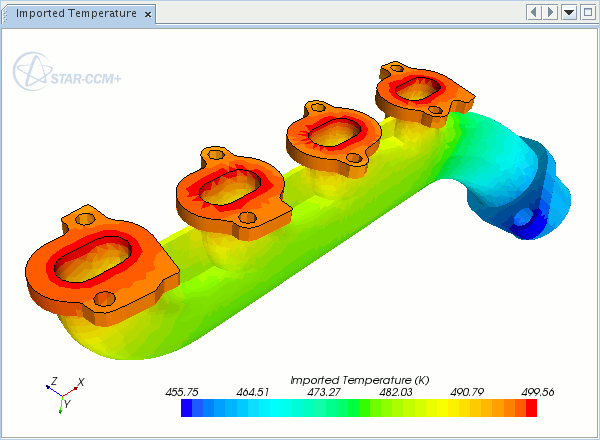

此场函数可以像其他任何标量值一样显示。
