从表面、体积或梁源映射数据

本节概述用于创建数据映射器以在不同的网格表示之间内插场的步骤。

要创建数据映射器：

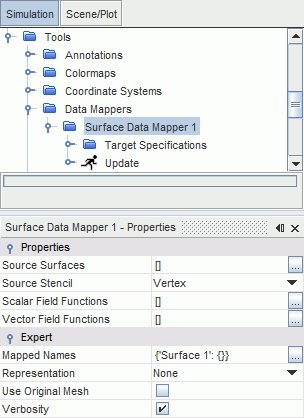

  1. 右键单击工具 > 数据映射器节点，选择新数据映射器，然后根据源类型选择映射器类型：
    • 要从 Simcenter STAR-CCM+ 3D 网格或导入的 CAE 网格的表面映射数据，选择表面数据映射器。

      Simcenter STAR-CCM+ 会将 2D 区域视为表面。 因此，要从 Simcenter STAR-CCM+ 2D 区域映射数据，选择表面数据映射器。

    • 要从 Simcenter STAR-CCM+ 3D 网格或导入的 CAE 网格的体积映射数据，选择体积数据映射器。
    • 要从导入的 CAE 梁映射数据，选择梁数据映射器。 此选项适用于 FSI 应用程序，用于将在导入的 CAE 梁上定义的节点位移和旋转映射到润湿的 Simcenter STAR-CCM+ 表面。


  2. 根据创建的是表面、体积还是梁数据映射器，通过设置源表面、源体积或源梁属性指定源。
    源表面可以是 Simcenter STAR-CCM+ 中的 2D 区域、区域边界或零部件表面，也可以是在导入的 CAE 模型上定义的表面。 源体积可以是 Simcenter STAR-CCM+ 3D 区域或零部件，也可以是在导入的 CAE 模型上定义的体积。 可指定多个源表面或体积。

    对于梁映射器，指定单个源梁。 额外的源梁需要额外的映射器。 源梁只能是导入的 CAE 梁模型。

  3. 设置源模板属性，以指定在源网格上获得求解数据的位置。
    对于有限体积 (FV) 源网格，源模板通常是网格单元（对于源体积）或面（对于源表面）。 对于有限元 (FE) 源网格，源模板通常是节点。 有关详细信息，请参见表面、体积、梁和表格数据映射器参考。
至少指定一个用于映射的标量或矢量场。 数据映射器将在用户执行映射操作时，将指定的场从源映射到目标网格。

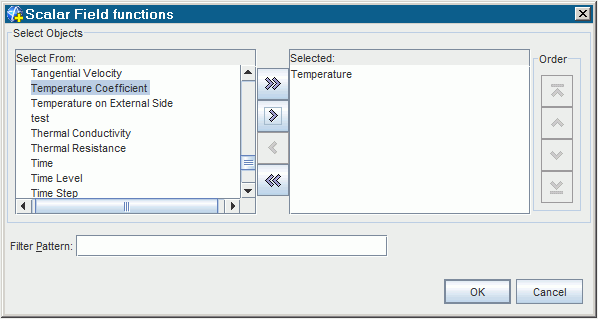

  1. 选择标量或矢量场函数属性。 单击 （自定义编辑器），然后使用选择对话框从可用于映射的场函数列表中选择一个或多个场。

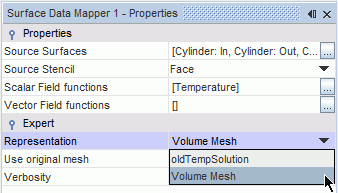

  2. 如果源网格是 Simcenter STAR-CCM+ 网格，则选择要从中获得源数据的表示。
    可使用在体网格表示上定义的源数据，也可使用在模拟历史文件中的任何可用表示上定义的源数据。


如果源网格发生“固定”运动之外的任何运动，则指定用于映射的参考网格：
  1. 激活使用初始网格，将初始网格用作映射的参考网格。 停用此选项则将当前网格用作映射的参考网格。
执行数据映射器时，映射场将可用作场函数，默认名称为 Mapped<Target_Stencil><Field_Name>(映射<目标模板><场名称>)。 要指定输出场函数的替代名称：
  1. 选择映射名称。 单击 （自定义编辑器），然后使用对话框为每个指定的场指定场函数名称。
  2. 要指定目标网格和其他映射选项以及执行数据映射器，遵循以下各节中概述的步骤。
