坐标网格单元群集

Simcenter STAR-CCM+ 允许根据单元网格单元相对于指定坐标系的位置将单元网格单元分组为群集，并提供场指数用于根据群集查询值。可以根据这些网格单元群集创建阈值报告。

要创建网格单元群集，通过指定坐标系每个轴上的切分数来定义切削模板。
  1. 在相关的物理连续体中，激活坐标网格单元群集模型。
    有关其他模型要求的信息，请参见坐标网格单元群集模型参考。
要定义如何将网格划分为群集，有两个选项：
  1. 选择来源：
    • 右键单击求解器 > 坐标网格单元群集 > 群集标准，并选择坐标 > 细分数。
    这样可以指定每个轴的细分数。细分点沿每个轴等距分布。
    或
    • 右键单击求解器 > 坐标网格单元群集 > 群集标准，并选择坐标 > 控制点。
    这可用于指定沿每个轴非等距分布群集。线性参数用于指定群集方式，即控制点拟合到要群集的域的边界框
  2. 选择求解器 > 坐标网格单元群集求解器节点并在属性窗口中设置群集合并阈值。
    有关详细信息，请参见坐标网格单元群集求解器。
  3. 选择求解器 > 坐标网格单元群集 > 群集标准 > 群集标准节点并设置以下属性：
    属性 设置
    坐标系 选择将网格切分为群集时所采用的坐标系。可以选择任何类型的坐标系。
    细分（仅适用于细分选项） 定义指定的坐标系每个轴上的切分数。使用格式 [#1, #2, #3]，其中 #i 表示轴 i 的切分数。
    第一轴上的控制点（仅适用于控制点选项） 沿坐标系的第一个轴指定参数控制点，包括起点和终点，作为矢量。输入将归一化为域的边界框，并且至少需要包含两个值。
    第二轴上的控制点（仅适用于控制点选项） 沿坐标系的第二个轴指定参数控制点，包括起点和终点，作为矢量。输入将归一化为域的边界框，并且至少需要包含两个值。
    第三轴上的控制点（仅适用于控制点选项） 沿坐标系的第三个轴指定参数控制点，包括起点和终点，作为矢量。输入将归一化为域的边界框，并且至少需要包含两个值。
要将网格切分为群集，执行以下操作：
  1. 运行坐标网格单元群集求解器直到完成至少一次迭代。例如，可以分布运行模拟，也可以一次性运行整个模拟。
要将群集可视化，执行以下操作：
  1. 为相关区域创建标量场景。对于标量显示器，将标量场设为网格单元群集索引函数。

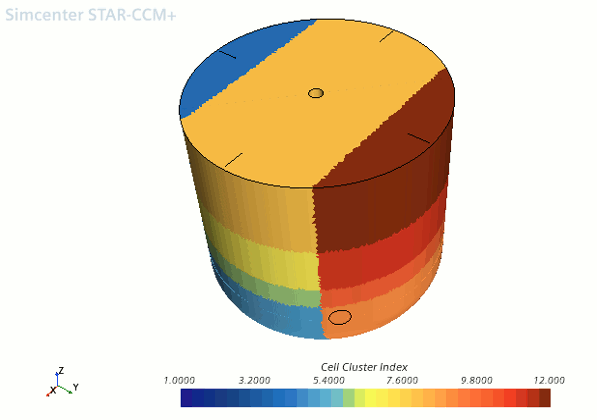

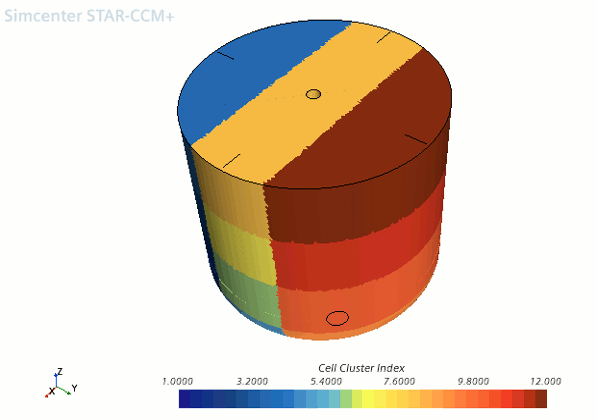

    下图显示了相对于基准坐标系的网格单元群集。图的左侧显示使用细分选项形成的群集，细分设置为 [1,3,4]。图的右侧显示使用控制点选项形成的群集，第一、第二和第三轴的控制点设置分别为 [0,1]、[0,0.2,0.8,1] 和 [0,0.4,0.5,0.7,1]。

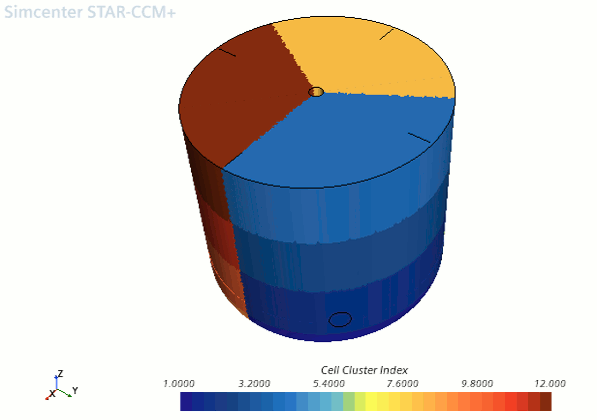

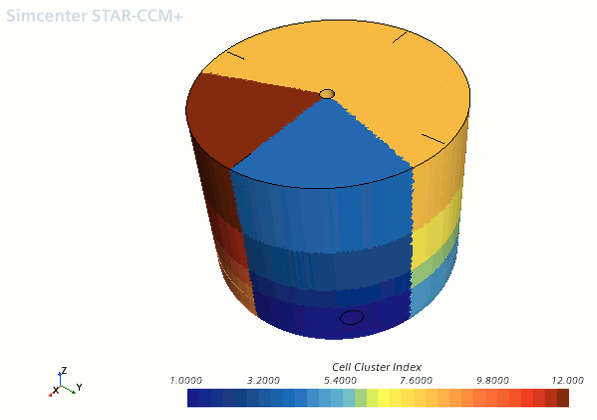

    下图所示的这两种类型的群集存在于任何坐标系中，它们表示与先前示例相同的群集设置，但使用圆柱坐标系。

可以在报告中使用网格单元群集。例如，对于大网格，可以报告一个或多个群集而非整个域的场数据。要在报告中使用群集，执行以下操作：
  1. 使用网格单元群集索引场函数作为阈值的标量场，创建阈值衍生零部件或网格单元集。
    有关详细信息，请参见定义阈值和使用阈值创建新的网格单元集。
  2. 使用阈值零部件作为输入零部件来创建所需的报告。
