导入 CAE 模型

使用 Simcenter STAR-CCM+，可以导入已在其他 CAE 产品中准备的 CAE 模型。可以将导入的 CAE 模型用于通过基于文件的耦合方法将 Simcenter STAR-CCM+ 与外部 CAE 程序耦合。

Simcenter STAR-CCM+ 支持从以下程序导入包含壳、表面、梁和体积的 CAE 模型：

还可以 Simcenter STAR-CCM+ 边界格式 (.sbd) 导入 CAE 模型。此类文件的使用方式与从上列程序导入的 CAE 模型相同，但是无法将其作为区域导入。Simcenter STAR-CCM+ 还支持导入 Ensight 输入文件，此类文件可用于在一个模拟中可视化和比较多个求解。有关详细信息，请参见使用 STAR-CCM+ 边界数据 (.sbd) 格式和使用 Ensight。

对于 Nastran 模型，可导入在局部坐标系中定义的数据。Simcenter STAR-CCM+ 会在导入过程中将数据转换到全局坐标系中。其他所有格式都不支持从局部坐标系导入，因此将在全局坐标系中导入。

导入 CAE 模型时，Simcenter STAR-CCM+ 会为输入文件中定义的每个体创建几何部件。

要导入 CAE 模型：

  1. 选择文件 > 导入 > 导入 CAE 模型...
  2. 在打开对话框中，选择要导入的文件，然后单击打开。

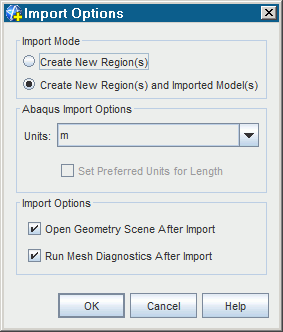

  3. 在导入选项对话框中，将导入模式设为以下某个选项：
    • 创建新区域 — 可通过此选项将 CAE 模型作为 Simcenter STAR-CCM+ 区域导入。然后，可按与其他任何区域相同的方式在 Simcenter STAR-CCM+ 中使用导入的区域。
    • 创建新区域和导入的模型 — 此选项将 CAE 模型作为 Simcenter STAR-CCM+ 区域导入，此外，还会将导入的模型节点添加到模拟树，用于基于文件的耦合。从此节点中，可以将求解数据从 Simcenter STAR-CCM+ 导出为可以读入第三方 CAE 程序的文件格式。同样，可以将求解数据从 CAE 程序导入 Simcenter STAR-CCM+，并使用数据来定义模拟中的边界条件。请参见基于文件的耦合。


    可以使用单位菜单指定 CAE 模型的单位。
  4. 单击确定。
    进度显示在输出窗口中。Simcenter STAR-CCM+ 会识别在导入的文件中定义的几何单元，并为 CAE 模型中定义的每个体积添加几何零部件。所有几何零部件将自动分配给一个区域。Simcenter STAR-CCM+ 还会为 CAE 模型中定义的任何表面添加相应的边界和零部件表面。如果 CAE 模型包含节点指定（包括单独的特征节点或节点组），则 Simcenter STAR-CCM+ 将创建关联的部件点，这些点可用于固体应力模型的应力分析。请参见固体应力：准备几何）。
    注导入 CAE 模型时，切勿删除或修改区域和表示导入的 CAE 模型的零部件之间的关联。对于导入的 CAE 模型，删除后的零部件-区域关联无法恢复。

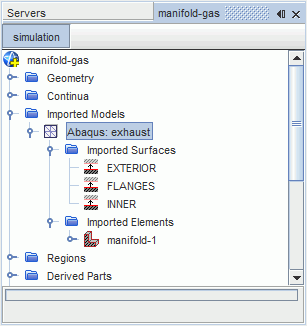

    如果将导入模式设为创建新区域和导入的模型，则 Simcenter STAR-CCM+ 还会在导入的模型节点下添加导入的模型，以供与相应的 CAE 程序进行基于文件的耦合。

    导入的 CAE 模型节点通常包含两个子节点，即导入的表面和导入的单元。这些节点显示在 CAE 模型文件中定义的导入的表面和单元。
    注 导入包含体积的 CAE 模型时，Simcenter STAR-CCM+ 会自动抽取导入的体的自由表面并创建对应的边界。导入包含壳的模型时，Simcenter STAR-CCM+ 会自动查找每个壳的正面和反面。

    可按与区域、边界和零部件相同的方式，在场景中可视化导入的 CAE 模型。有关详细信息，请参见可视化导入的 CAE 模型。

注从 pro-STAR 或 es-ice 导入 CAE 模型时，导入步骤不同。
