将数据导出至 NASTRAN
可以将 Simcenter STAR-CCM+ 运行结束时获取的流体负载导出至外部文件，该文件可以读入 Nastran，以计算固体结构的响应。
- 将 Nastran 模型导入 Simcenter STAR-CCM+（有关说明，请参见导入 CAE 模型）。
- 运行 Simcenter STAR-CCM+ 模拟。
将计算的流体负载映射到已导入的 Nastran 模型：
-

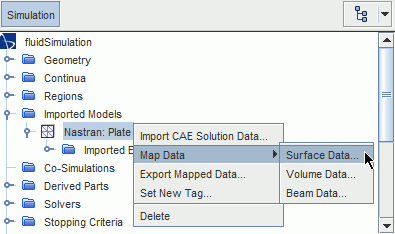

右键单击已导入的 Nastran 模型，然后选择
-

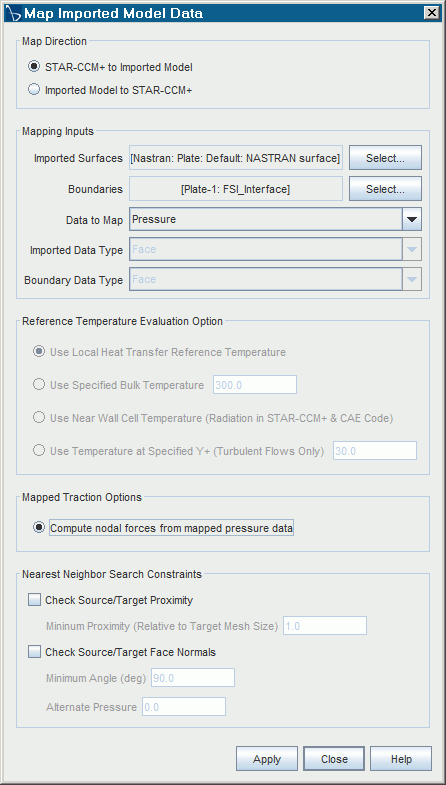

按照将边界数据映射到导入的表面一节中所述，设置映射导入的模型数据对话框。 在该对话框中，将要映射的数据设为温度、压力或拉力（即，温度和壁面剪切应力）。
映射压力或拉力数据时，可以指示 Simcenter STAR-CCM+ 计算相应的节点力，并将其映射到 Nastran 模型节点：
- 要映射节点力，在映射导入的模型数据对话框中激活从映射压力数据计算节点力。

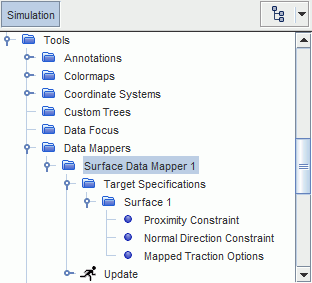

Simcenter STAR-CCM+ 将自动在节点下添加表面映射器，表示使用该对话框设置的映射操作。 在该对话框中单击应用之后，Simcenter STAR-CCM+ 将自动执行映射操作。
-
按照导出映射数据一节中的说明，将映射数据导出至外部文件。 选择 .nas 作为文件扩展名。

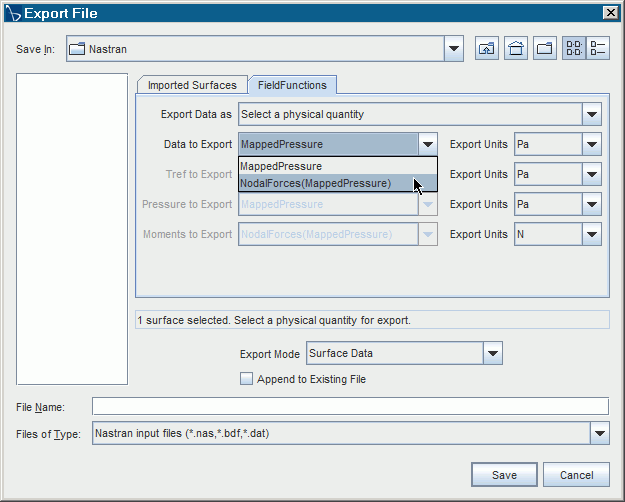

计算节点力时，可以选择导出压力（或拉力）表面数据或节点力：
已导出的 .nas 文件是基于文本的文件，其中包含选定导出物理量的批量数据关键词。 - 要在 Nastran 模拟中使用导出的数据，可以通过使用 INCLUDE 关键词（例如，INCLUDE 'starccm_pressure.nas'）将其附加到 Nastran 模拟文件。
