使用 Ensight

可以使用 Simcenter STAR-CCM+ 的导出功能，比较一个模拟中的多个求解。此方法需要在单独的 Ensight 文件中保存每次运行的结果，且仅适用于边界和零部件，而不适用于体。

注如果要将结果直接导入至 Ensight，边界和区域的名称不得超过 80 个字符。

要比较结果：

  1. 完成第一次运行。
  2. 将结果导出为 Ensight .case 文件（请参见导出网格和求解数据）。
    导出包含求解数据时，使用以下选项：
    • 要导出节点数据，激活导出文件对话框中的 Export Results on Vertices(导出有关节点的结果) 复选框。仅当导出包含求解数据时，此选项才可用。
    • 要导出网格单元数据，停用 Export Results on Vertices(导出有关节点的结果) 复选框。
  3. 清除求解并对模拟进行修改（请参见清除求解）。
  4. 再次运行模拟。
  5. 从 .case 文件导入数据（请参见导入 CAE 模型）。
    此时对象树中将显示网格表面。

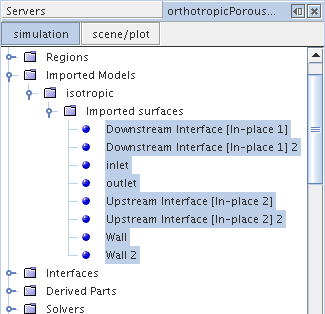

    导出的标量在模拟中显示为场函数，且标量名称的前面加上 Ensight 文件名。就像任何其他标量值一样，可以对它们进行选择，如以下屏幕截图所示。

    可以并排比较结果，即选择一个场景中的模拟标量，再选择另一个场景中的导入标量。有关详细信息，请参见排列多个图形窗口。

    注意，减号运算符 ("-") 可出现在 Ensight 文件导入生成的场函数中。从名为 test.case 的文件导入的温度函数将具有名称 test-Temperature(测试-温度)。要使此类函数被其他场函数引用，需要使用以下语法：
    ${test-Temperature}
