映射并导出瞬态表面数据

通过 Simcenter STAR-CCM+ 可以将瞬态表面数据映射到导入的瞬态模型的表面，以及将映射数据导出至外部 .trn 或 .mat (Matlab) 文件。

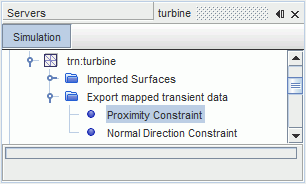

映射和导出操作通过导入的瞬态模型节点 trn:[文件名]（下图中的 trn:turbine）及其子节点导出映射瞬态数据执行。

要将瞬态表面数据映射并导出至导入的瞬态模型的目标表面：

  1. 将瞬态模型导入 Simcenter STAR-CCM+。 请参见导入 CAE 模型。
  2. 展开导入的模型节点。
  3. 选择相关的导入的瞬态模型节点。
  4. 激活导出映射瞬态数据。

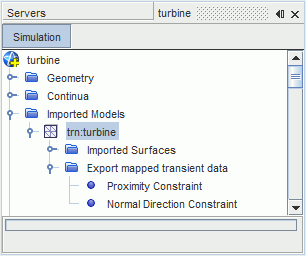

    导入的瞬态模型节点中将添加一个新节点导出映射瞬态数据。
  5. 选择导出映射瞬态数据节点，然后设置其属性以指定映射和导出设置。 请参见导出映射瞬态数据属性。
  6. 通过设置接近约束节点属性和/或法向约束节点属性，指定映射约束。 所有可用属性均在接近约束检查参考和法向约束检查参考章节中列出。

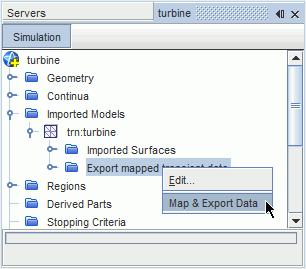

  7. 右键单击导出映射瞬态数据节点，然后选择映射与导出数据。


使用数据集函数的替代映射和导出步骤在使用数据集函数中说明。
