电阻描述允许气体通过并产生热的任何电子元件。
电阻快速零部件不求解元件的内部结构,而是使用多孔介质法来描述元件对整个流体和热传递的影响。可使用此方法对复杂电源进行建模,而无需考虑几何细节。尤其适用于 PCB 插架建模。Electronics Cooling Toolset支持以下简单形状模板:
如果内置形状模板均不合适,则可以定义自定义电阻,其几何基于指定的构建几何。
注 | 电阻快速零部件中包含的流体是在设置面板中指定的默认气体材料。电阻快速零部件当前不适用于液体域。 |
电阻 — 属性
以下属性对所有电阻类型通用:
名称 |
指定电阻存储在树中时使用的名称。 |
几何 |
- 局部原点
- 指定电阻的局部坐标系的位置。请参见图形窗口中的 X_or、Y_or、Z_or。它用于将电阻放置在计算域中。可用的选项包括:
-
- 底部中心:Zmin 面的中心。
- 底角 1(仅限块电阻):方块的 Xmin/Ymin/Zmin 角。
- 底角 2(仅限块电阻):方块的 Xmin/Ymax/Zmin 角。
- 中心:几何的中心。
- 自定义:在图形窗口中以互动方式设置局部原点时,将显示此值。请参见以互动方式放置对象。
|
放置 |
请参见放置属性。 |
物理 |
指定用于模拟实际元件对整个流体和热传递的影响的多孔介质属性。 多孔惯性阻力、多孔粘性阻力和固体导热率均要求输入 XX 分量、YY 分量和 ZZ 分量,它们表示主张量在电阻的局部坐标系中的对角分量。请参见图形窗口中的 X_or、Y_or、Z_or。
- 多孔惯性阻力、多孔粘性阻力
- 分别指定建模元件的惯性阻力和多孔阻力。有关更多详细信息,请参见表观速度公式。
- 孔隙率
- 指定建模元件内开放体积与总体积之比。
- 固体导热率
- 指定建模元件的导热率。有关更多详细信息,请参见固体导热率。
- 热源
- 指定建模元件生成的总热量。
|
以下属性描述了不同电阻类型的特性:

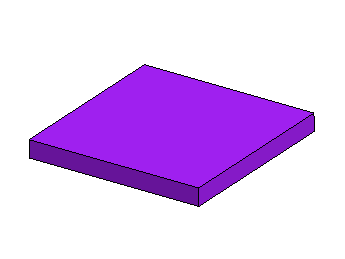

方块 — 特定属性
几何 |
- X、Y、Z
- 指定在电阻局部坐标系中,块在 x、y 和 z 方向上的总尺寸。请参见图形窗口中的 X_or、Y_or、Z_or。
|

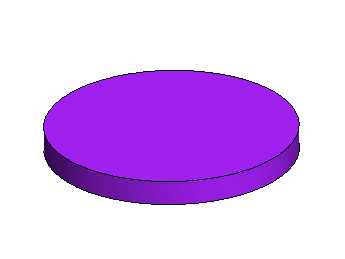

圆柱体 — 特定属性
几何 |
- 半径
- 指定圆柱体的半径。
- 高度
- 指定圆柱体从底部到顶部的范围。
|
自定义 — 特定属性
几何 |
- 选定的构建几何
- 指定用于描述电阻的构建几何。如果创建自定义电阻时选择了多个构建几何,则Electronics Cooling Toolset将自动创建具有相同物理特性的多个自定义电阻快速零部件。
|
