Electronics Cooling Toolset

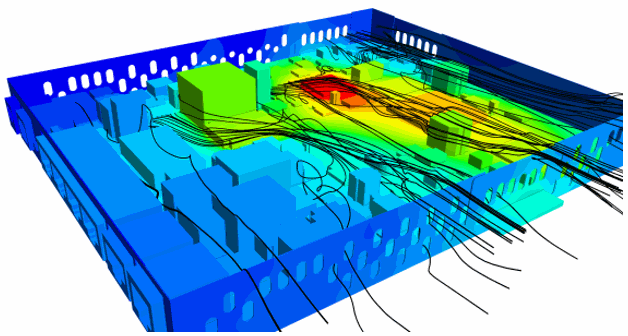

Electronics Cooling Toolset在 Simcenter STAR-CCM+ 中提供了一个简化的方法来模拟电子设备的热管理，从设计到求解分析全部涵盖在内。

Electronics Cooling Toolset通过访问与热管理模拟相关的部分功能，简化并加速 Simcenter STAR-CCM+ 中的典型电子设备冷却问题的模拟设置。

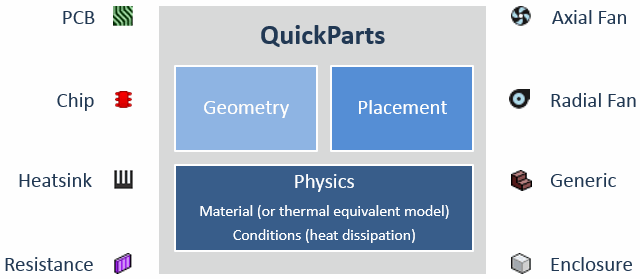

Electronics Cooling Toolset的主要功能是提供快速零部件。快速零部件可用于以有效且紧凑的方式定义组件的几何、放置和物理。快速零部件适用于最常见的电子设备组件，例如：PCB、芯片、散热器或风扇。几何模板可用于构建这些组件，而无需外部 CAD 工具。此外，互动标注和定位功能可减少组件设计和布局所花的时间。使用快速零部件库可恢复先前保存的快速零部件。

对于芯片，Electronics Cooling Toolset提供了紧凑型热建模方法。紧凑型热模型 (CTM) 表示使用热电阻器网络的芯片封装内的重要热流路径。CTM 不会对芯片封装的内部体积求解，因此可减少复杂设备的计算成本。

Electronics Cooling Toolset的用户界面由多个按顺序处理的有序节点组成。每个节点表示设置模拟工作流中的特定阶段。在背景中，Electronics Cooling Toolset定义 Simcenter STAR-CCM+ 模拟树中的分析所需的模型和参数。

无需详细了解 CFD 或 Simcenter STAR-CCM+ 即可使用该工具。但是，如果要修改模型或考虑更复杂的情景，则任何阶段仍可访问 Simcenter STAR-CCM+ 全部功能。
