Extracted Volume(抽取体积) 部分介绍选定快速零部件或构建几何内封闭的域。
查找封闭体积的过程可以视为封住模型中的所有开口，并填充其间的空隙。 通过选择特定的面和/或边，可以标识开口的位置。 此操作对于创建流体域以进行流体分析十分有用。
抽取体积 — 属性
以下属性展示了抽取体积：
| 几何 |
定义封闭体积的边界。
- 定义抽取体积域：
- 控制相关体积是受构建几何控制还是 QuickParts and/or Construction Geometry(快速零部件和/或构建几何) 控制。 指定的构建几何或 QuickParts and/or Construction Geometry(快速零部件和/或构建几何) 可展示定界几何，抽取过程可自动识别体积内的分量。

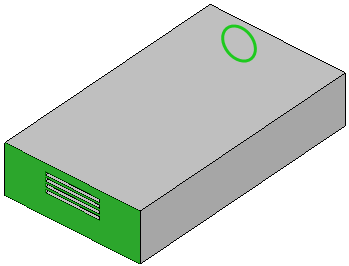

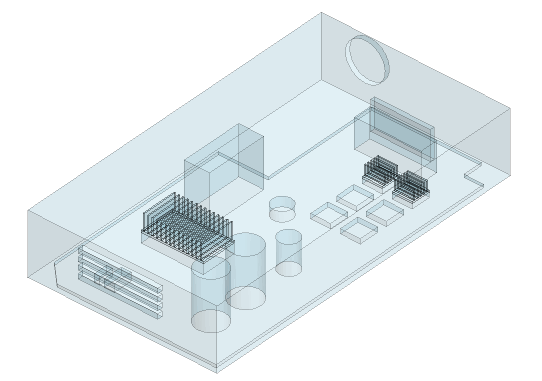

- 对于包含进出孔（如开放外壳）的快速零部件，指定在图形窗口中以互动方式选择的入口/出口边或面。 选择边时，指定孔的确切位置。 选择面时，电子设备冷却模块会分析它是否存在任何孔。 以下示例显示用于抽取体积和开放外壳的有效边/面选择：
孔必须满足以下条件才能成功执行体积抽取：
- 每个孔的边环必须位于单个面上，或最多跨两个相连的面。
- 每个孔的边必须位于同一平面上。
如果材料可以从模型的任何未选择孔泄漏出来，则抽取过程失败。
|
| 物理 |
定义抽取体积的材料。
- 气体、固体、液体
- 控制建模的组分是气体、固体还是液体材料。 通过选择“固体”选项，可以从在设置面板中定义的“Solid Sim Materials(固体模拟材料)”中选择材料。 气体域材料或液体域材料分别对应于默认气体材料或默认液体材料。
|
抽取体积 — 右键单击操作
右键单击抽取体积快速零部件时，可以使用以下特定操作：
- 抑制
- 抑制执行体积抽取。
- 默认情况下，只要在电子设备的模型中创建或编辑快速零部件，即可执行体积抽取。 体积抽取的计算成本随模型中快速零部件数量的增加而增加。 因此，在具有多个快速零部件的模型中创建或编辑快速零部件时，此操作对于提高性能十分有用。
-
| 注 | 抑制抽取体积可使取决于抽取体积的快速零部件无效，并在 CAD 引擎无法重构模型时导致显示警告对话框。 |
-
- 解除抑制
- 反转抑制操作。
