外壳

外壳可容纳电子设备的组件，并通常限制流体分析的域。

Electronics Cooling Toolset支持以下用于外壳快速零部件的几何模板：

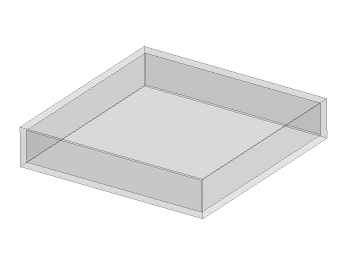

矩形


如果内置外壳不合适，可以定义几何基于指定构建几何的自定义外壳。

创建外壳之后，可以将开口和风扇安装在外壳壁面上，请参见创建和定位组件。

外壳 — 属性

以下属性对矩形和自定义外壳通用：

名称 指定外壳存储在树中时使用的名称。
几何
局部原点
指定外壳的局部坐标系位置。 请参见图形窗口中的 X_or、Y_or、Z_or。 它用作将外壳放置在计算域中的参考。 可用的选项包括：
  • 底部中心：Zmin 面的中心。
  • 底角 1：外壳的 Xmin/Ymin/Zmin 角。
  • 底角 2：外壳的 Xmin/Ymax/Zmin 角。
  • 中心：几何的中心。
  • 自定义：在图形窗口中以互动方式设置局部原点时，将显示此值。请参见以互动方式放置对象。
放置 请参见放置属性。
物理
材料
指定外壳的材料。 可以从在设置面板中定义的“Solid Sim Materials(模拟固态材料)”中进行选择。
热源
指定外壳生成的总热量。

以下几何属性可体现不同外壳类型的特征：

矩形 — 特定属性

几何
X、Y、Z
在外壳的局部坐标系中，指定 x、y 和 z 方向上的外壳尺寸。 请参见图形窗口中的 X_or、Y_or、Z_or。
厚度
指定片体厚度。
壳外
激活时，X、Y 和 Z 定义外壳内部体积的大小。 外壳的总大小在所有方向上以指定的厚度值增加。
根据已选快速零部件计算尺寸
可用于创建包括特定快速零部件的外壳。 根据相应坐标方向上两个选定快速零部件之间的最大距离，可计算该坐标方向上的方块范围。 通过添加正负坐标方向上的偏移，可以延伸方块的尺寸。

自定义 — 特定属性

几何
选定的构建几何
指定用于描述外壳几何的构建几何。 如果在创建自定义外壳时选择多个构建几何，Electronics Cooling Toolset会自动创建多个拥有相同物理属性的外壳。
