构建几何

构建几何管理器节点可用于创建和编辑几何对象。

可使用两种类型的 构建几何 ()：二维和三维。

二维构建几何称为片体构建几何，是由零厚度表面组成的几何。 片体构建几何可用于确定穿过快速零部件的孔的形状和位置。 此外，可以在快速零部件上压印二维构造对象的轮廓，从而分割相应的表面。 有关详细信息，请参见相互作用。

三维构建几何表示具有有限体积的闭合体。 这些构建几何可用于对几何结构比相应快速零部件的指定模板更复杂的电气元件建模。 一旦创建，此类构建几何即可用于定义任何自定义快速零部件的形状。

要在Electronics Cooling Toolset中创建构建几何，可使用以下选项：

  • 创建基于简单形状模板的几何。
  • 从另一个 CAD 软件包导入几何。
  • 使用 3D-CAD 创建几何并将其传输到Electronics Cooling Toolset。
要定义构建几何的放置，可使用以下选项：
  • 指定放置属性

    相对于选定坐标系定义构建几何的位置和方向。

  • 使用定位工具

    定位工具可用于互相参照放置构建几何。

此外，Electronics Cooling Toolset提供操作构建几何的两种可行方法：

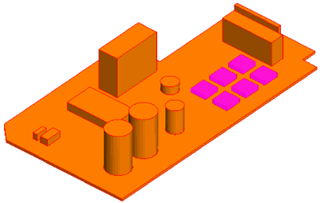

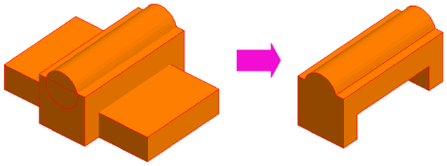

  • 对先前创建的构建几何应用布尔运算（合并和布尔减）。
  • 从种子构建几何生成相同几何的模式。

通用构建几何属性

以下属性对所有类型的构建几何通用：

通用属性
名称 指定构建几何存储在树中时使用的名称。
放置 请参见放置属性。

构建几何形状模板

Electronics Cooling Toolset可用于创建基于简单形状模板的构建几何。 以下几何属性可体现不同二维和三维构建几何形状模板的特征：

形状模板 几何属性
片体矩形
长度
指定矩形的长度。
宽度
指定矩形的宽度。
局部原点
指定矩形的局部坐标系位置。 请参见图形窗口中的 X_or、Y_or、Z_or。 它用作将几何放置在计算域中的参考。 可用的选项包括：
  • 角 1：矩形的 Xmin/Ymin/Zmin 角。
  • 中心：矩形的中心。
  • 自定义：在图形窗口中以互动方式设置局部原点时，将显示此值。
片体圆
半径
指定圆的半径。
注默认情况下，圆形片体的局部原点是圆面的中心。
方块
X、Y、Z
在几何的局部坐标系中，指定 x、y 和 z 方向上的方块尺寸。 请参见图形窗口中的 X_or、Y_or、Z_or。
局部原点
指定方块的局部坐标系位置。 请参见图形窗口中的 X_or、Y_or、Z_or。 它用作将几何放置在计算域中的参考。 可用的选项包括：
  • 底部中心：Zmin 面的中心。
  • 中心：方块的中心。
  • 底角 1：方块的 Xmin/Ymin/Zmin 角。
  • 底角 2：方块的 Xmin/Ymax/Zmin 角。
  • 自定义：在图形窗口中以互动方式设置局部原点时，将显示此值。
根据快速零部件计算尺寸
可用于根据指定的特定快速零部件的最大和最小坐标计算方块的尺寸。 通过输入正负坐标方向上的偏移，可以修改边界方块的尺寸。
此选项尤其适用于定义体积区域，从而在特定快速零部件周围自定义网格。
球体
半径
指定球体的半径。
根据快速零部件计算尺寸
可用于将球体的半径计算为指定的特定快速零部件之间的最大距离的一半。 通过向半径添加偏移，可以延伸边界球体的尺寸。
此选项尤其适用于定义体积区域，从而在特定快速零部件周围自定义网格。
注默认情况下，球体的局部原点是球体的形心。
圆柱体
高度
指定圆柱体从底部到顶部的长度。
基圆半径
指定圆柱体底部的半径。
锥形圆柱体
激活时，顶部半径指定圆柱体顶部的半径；否则，圆柱体的半径保持恒定。
局部原点
指定方块的局部坐标系位置。 请参见图形窗口中的 X_or、Y_or、Z_or。 它用作将几何放置在计算域中的参考。 可用的选项包括：
  • 底部中心：Zmin 面的中心。
  • 中心：圆柱体的中心。
  • 自定义：在图形窗口中以互动方式设置局部原点时，将显示此值。

已导入和已传输的构建几何

要对复杂几何的元件建模，可使用Electronics Cooling Toolset从另一个 CAD 软件包导入几何，然后从 Simcenter STAR-CCM+ 中的 3D-CAD 建模器传输 CAD 体。

导入过程支持从 Parasolid 几何内核视角来看在几何和拓扑方面有效的几何。 有关支持导入的 CAD 文件格式的信息，请参见支持的 CAD 文件格式。

传输过程可用于将 CAD 体从 3D-CAD 建模器发送到Electronics Cooling Toolset。 启动Electronics Cooling Toolset将自动创建 3D-CAD 模型 Electronics Cooling 3D-CAD 1(电子设备冷却 3D-CAD 1)，其中包含在Electronics Cooling Toolset中创建的所有电气元件的几何。 通过直接进入此模型，可以使用 3D-CAD 建模器的功能创建高级几何。 有关如何在 3D-CAD 中构建几何的详细信息，请参见使用 3D-CAD。

以下几何属性对已导入和已传输的构建几何通用：

构建几何源 几何属性
另一个 CAD 软件包
局部原点
指定几何的局部坐标系位置。 请参见图形窗口中的 X_or、Y_or、Z_or。 它用作将几何放置在计算域中的参考。 可用的选项包括：
  • 边界框的中心：已导入几何的边界框的中心。
  • 边界框的底部 (ZMin) 中心：边界框的 Zmin 面的中心。
  • 边界框：+-X/+-Y/+-Z：边界框的角。 例如，“边界框：+X/-Y/+Z”将局部原点设为与最大 X 坐标、最小 Y 坐标和最大 Z 坐标对应的角。
  • 自定义：在图形窗口中以互动方式设置局部原点时，将显示此值。
Simcenter STAR-CCM+ 3D-CAD 建模器

构建几何操作

Electronics Cooling Toolset可用于修改或成倍增加先前创建的构建几何。 布尔构建几何操作对选定的构建几何执行合并或布尔减运算。 模式构建几何操作从种子构建几何生成一系列完全相同的对象，这些对象沿直线形成整齐的阵形。

以下几何属性描述各种类型的操作：

操作 几何属性
布尔构建几何
合并
指定要执行合并操作的构建几何。 此操作将合并彼此接触或重叠的所有输入对象。
布尔减
指定要从目标对象中移除的构建几何。 指定的构建几何会在操作中消除。
模式构建几何
Seed Construction Object(种子构造对象)
指定要使用线性模式多次复制的构建几何。
方向 (n)
定义线性模式中两个方向之一的参数：
方向 (n)
指定模式的延伸方向。 方向矢量的 X、Y 和 Z 分量相对于选定的坐标系定义。
距离
指定每个对象实例之间的间隙。
实例数
指定体在每个方向重现的次数。 该值必须是整数。 如果输入小数值，则它会向下舍入为整数。
注默认情况下，所生成几何的局部原点放置在基准坐标系的原点（请参见图形窗口中的 X_or、Y_or、Z_or）。

选择构建几何对话框

使用选择构建几何对话框，可以将构建几何映射到其对应的自定义快速零部件。 该对话框分为两个主要部分。 上半部分显示模拟中尚未映射到快速零部件的所有构建几何。 下半部分包含用于设置快速零部件和快速零部件表面的以下选项：

快速零部件选项
使用构建几何名称 打开时，以选定构建几何的名称对自定义快速零部件命名。 对于已导入或已传输的构建几何，这是相应 CAD 体的名称。

关闭时，以快速零部件类型对自定义快速零部件命名，如 Chip 2(芯片 2)。
创建已命名面的快速零部件表面 打开时，为在选定的构建几何中命名的每个面创建快速零部件表面。 此选项仅与已导入和已传输的构建几何相关，其中，相应 CAD 体的表面由多个已命名面组成。

关闭时，为选定构建几何的所有面创建一个默认快速零部件表面。

构建几何管理器右键单击操作

右键单击构建几何管理器节点时，可以使用以下操作。

导入 CAD 模型
从另一个 CAD 软件包导入几何。
新建构建几何 > [形状模板]
使用图形编辑器创建选定形状模板的新构造对象。
传输 CAD 体
将 CAD 体从 3D-CAD 建模器传输到电子设备冷却模块中。
仅显示未使用的构建几何
在图形窗口中隐藏用于定义自定义快速零部件几何的所有构建几何。
检查干涉
检查构建几何是否彼此相交。 输出窗口中列出了相交的构建几何。

构建几何常用右键单击操作

右键单击特定构建几何时，可以使用以下特定操作：

布尔构建几何
可用于对选定的构建几何执行布尔运算合并运算和布尔减运算。 结果是生成一个新构建几何并将其添加到“构建几何”管理器节点。
注此操作不适用于片体构建几何。
模式构建几何
可用于对选定的构建几何执行线性模式操作。 结果是生成一个新构建几何，其中包含多个完全相同的对象，这些对象沿直线形成整齐的阵形。 可通过从原始构建几何沿一个或两个线性方向延伸来定义模式。 体的数量和体之间的距离决定了模式的范围。
隐藏
在图形窗口中隐藏选定的构建几何。 此操作有助于清晰地查看其他对象。 可以使用“显示”操作再次恢复隐藏的对象。
显示
恢复隐藏的构建几何。
位置
启动定位工具，可用于参考其他构建几何或快速零部件以互动方式放置选定的构建几何。
