查看快照参考

选择分割按钮后，以下选项可用。

存储快照

可用于存储当前几何并将信息作为快照查看。对于基于个体的快照，将存储当前显示的面的列表。对于基于块的快照，则改为存储块的列表。如果显示了块的部分面集，Simcenter STAR-CCM+ 将恢复整个块信息，但缩略图仅显示部分选择。选择存储快照选项后，可以在输入视图快照名称对话框中命名快照。

恢复快照

启用在恢复快照选项中选择任何已存储快照时恢复所选的快照。

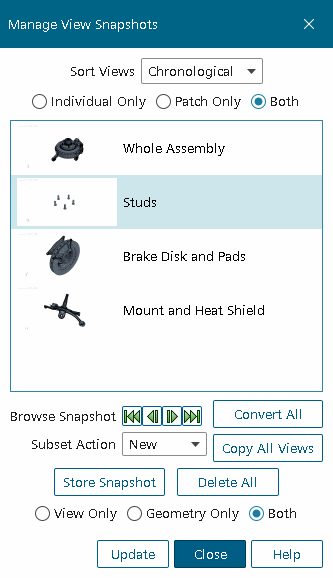

以下操作在管理视图快照对话框中可用。当管理视图快照对话框处于打开状态时，无法执行对话框以外的操作。要在列表中取消选择视图快照，在按住 Ctrl 键的同时重新选择快照。

对视图排序

根据所选的排序视图选项重新排序快照。为此有四个选项可供选择：

• 按时间顺序
• 按字母顺序
• 面数
• 块数

快速访问菜单中的恢复快照选项将保留管理视图快照对话框中所选的顺序。创建快照时，将设置面和块数，如果对表面进行更改，面和块数将不会更新。如果选择面数或块数，则快照将对面或块数从低到高进行排序。

过滤器

过滤管理视图快照对话框中可见的快照列表。可以过滤仅基于个体的快照（仅个体）、仅基于块的快照（仅块），也可以同时过滤基于个体和基于块的快照（两者）。

浏览快照

可使用所提供的箭头按钮浏览已创建的快照。使用浏览工具时，将自动执行恢复操作，并在恢复视图时考虑子集操作。浏览按钮至少需要两个快照才能处于活动状态。

全部转换

将所有基于个体的快照转换为基于块的快照。这可用于存储几何及查看设置，以供将来在表面修复会话中使用，还可将几何和查看设置保存到模拟文件。对于每个单独的快照，选择此操作时，将存储块 ID，而不是面 ID。快照转换是一个单向过程，无法撤消。

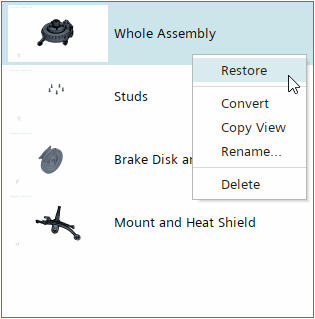

如果要将单个快照转换为基于块的快照，右键单击所需的快照，然后选择转换。对于基于块的快照，此操作将禁用。

分组操作

可用于操控当前场景视图。为此有四个选项可供选择：

• 新建 - 将现有场景内容替换为选定快照中的几何和视图信息。
• 添加 - 将所选快照几何添加到当前场景。
• 移除 - 从当前场景中减去所选快照几何。
• 子集 - 显示当前场景视图与所选快照几何之间的公共实体。

对于除新建以外的所有分组操作，场景视图不会更改。在单击更新之前，子集操作的结果不可见。可以使用存储快照操作保存新场景视图。

复制所有视图

为每个快照创建具有相同名称和缩略图的场景视图对象。新场景视图存储在 （保存-恢复-选择视图 > 恢复视图）菜单中。这允许使用表面修复外部的视图，并将其保存到模拟文件中。

如果要将单个快照复制到场景视图对象，右键单击所需的快照，然后选择复制视图。

存储快照

可用于将当前场景视图存储为单独的快照。生成的快照类型取决于场景中所选的选择模式。

全部删除

删除所有可用的快照。删除视图快照为永久操作，无法撤消。如果要删除单个快照，右键单击所需的快照，然后选择删除。

恢复选项

使用更新按钮恢复快照时，可以选择恢复视图信息（仅视图）、几何信息（仅几何），或同时恢复几何信息和视图信息（两者）。仅当分组操作设为新建时，这些选项才可用。

恢复

此操作将忽略管理视图快照对话框中的所有其他选项，并直接恢复所选的快照几何及视图。

重命名...

可使用重命名视图快照对话框重命名当前快照。
