将边界数据映射到导入的表面

要将边界数据映射到导入的表面的面或节点：
  1. 展开导入的模型节点。

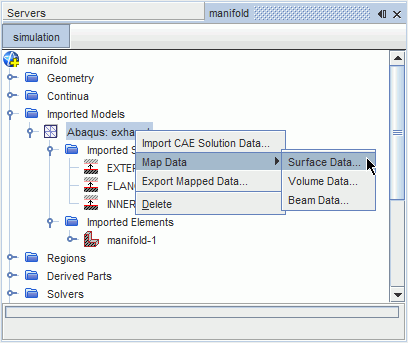

  2. 右键单击相关 [导入的 CAE 模型] 节点，然后选择映射数据 > 表面数据...


    此菜单选项还用于将导入的 CAE 数据映射到 Simcenter STAR-CCM+ 模型。
在映射导入的模型数据对话框中：
  1. 将映射方向设为 STAR-CCM+ 至导入的模型。
  2. 在映射输入框中，选择要用作映射源的 Simcenter STAR-CCM+ 边界以及要映射到的导入的模型表面。
  3. 使用要映射的数据属性选择要映射的场数据。
    该下拉列表显示可在模拟中用于映射的场函数。
    选择场数据时，将自动设置导入的数据类型和边界数据类型。 如果要映射局部热传递系数，还可以选择一个参考温度计算选项。 有关详细信息，请参见选择参考温度计算选项。
在某些情况下，映射算法可能无法在源边界上找到每个面的相应相邻面。 如果出现此类情况：
  1. 使用位于对话框底部的最近邻搜索约束框中提供的额外约束。 激活这些约束后，还可以使用映射标志场函数检查映射操作是否成功。 请参见使用映射标志场函数。
  2. 在对话框中完成设置后，单击应用，然后单击关闭。
    执行映射操作所用的时间将显示在输出窗口中，操作完成后会显示完成。 此时将显示与映射数据对应的场函数，例如映射压力数据时，将显示 Mapped Pressure(映射压力) 场函数。 可使用此场函数导出映射数据。

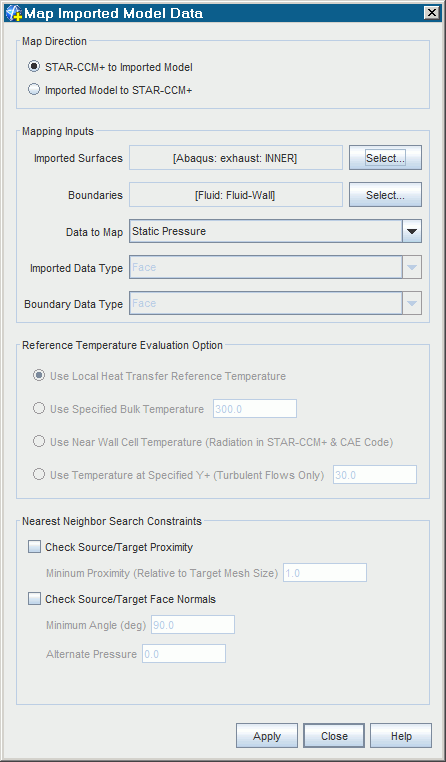

    以下示例中的设置指定了静压数据将从 Simcenter STAR-CCM+ 模型的流体壁面边界映射到导入的 Abaqus 模型的 INNER(内部) 表面。
