使用几何范围创建新的网格单元集
通过几何范围选项，可以根据完全包含在基于笛卡尔的方块（沿 x、y 和 z 方向延伸）内的网格单元来创建网格单元集。
如果当前已显示有效场景，则可以图形方式或手动方式设置几何坐标的最小值和最大值。如果未打开场景，则可手动输入。

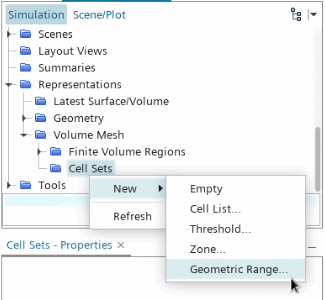

要访问几何范围选项，右键单击节点并从弹出菜单中选择：

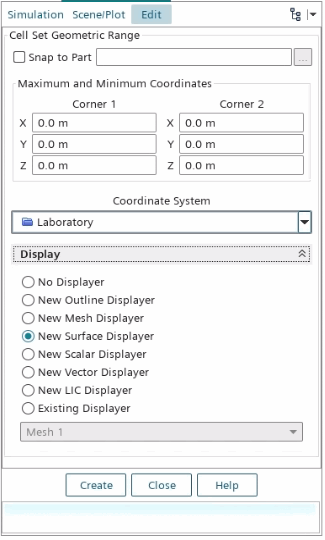

此时将显示网格单元集几何范围对话框：

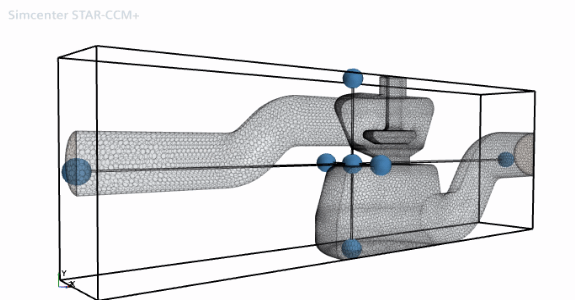

使用该对话框，可输入三个笛卡尔方向的每个方向上的最大坐标值和最小坐标值。此外，场景中还自动显示了图形显示工具，其边界框延伸到模型的最大和最小坐标方向。可使用该工具指定几何范围：

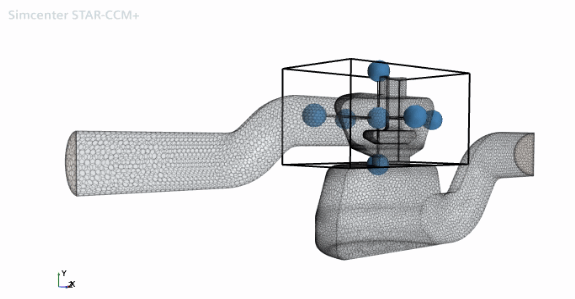

单击并拖动球，沿每个方向延伸或缩小框尺寸。右键单击并垂直拖动框，可以同时调整所有框的坐标。使用鼠标中键单击框，可沿每个方向平移。以下示例显示了模型的阀区域附近缩小的框尺寸：

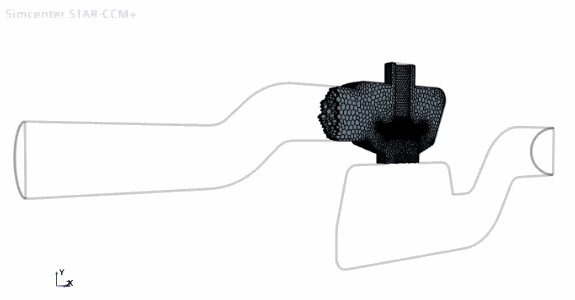

然后，选择对话框上的显示选项，确定新的网格单元集部件如何添加到当前场景中。单击创建将根据提供的信息创建网格单元集。随后，系统将根据选定的显示选项显示新的网格单元集：
通过重复上述操作，可以创建其他网格单元集。完成所有操作之后，按关闭按钮。
