清除求解

要清除求解：

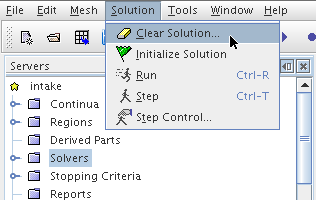

1. 选择求解 > 清除求解...。

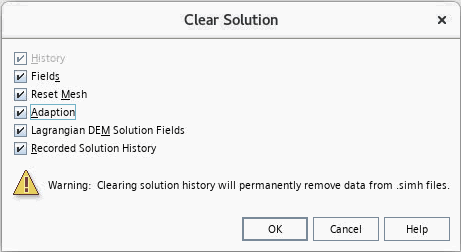

   此时将显示清除求解对话框：





   此对话框中可用的选项如下所述：

   • 历史 - 此选项将清除当前迭代次数和时间（对于非稳态情况）以及所有监视器和残差图。此选项始终处于激活状态。
   • 场 - 激活此选项将从求解中清除所有数据场。要保留数据场，使其保持初始条件，停用此选项。如果选择运动模型，激活此选项后，还会清除网格的初始位置，这样便可在开始下一个模拟之前修改初始网格位置。
   • 重置网格 - 仅当选择运动模型、湍流模型或自适应网格模型时，此选项才可用。
     1. 如果运动模型处于活动状态，激活此选项可将所有网格节点重置为其初始位置存储 - 时间为零时保存的节点位置。但是，如果模拟已运行一段时间，在保存的模拟文件中，您对移动零件当前位置执行了重构，或通过添加新区域或删除、拆分、合并现有区域操控了区域，则当重构或区域操控发生时，时间为零的初始位置存储将被新位置覆盖。即，节点无法移回其在时间为零的初始位置。
     2. 如果湍流模型处于活动状态，激活此选项可清除壁面距离求解。
   • 自适应 - 仅当选择了自适应网格模型时，此选项才可用。此选项用于清除自适应控制数据，该数据用于注册如何在 AMR 过程中细分网格单元。

     选中自适应复选框后，系统会自动选择重置网格选项，因为在清除自适应控制数据后，无法将网格重置为其初始状态。如果希望保留当前网格而不将其重置为初始状态，则可以停用重置网格选项。

   • 拉格朗日 DEM 求解域 - 仅当选择了拉格朗日多相模型时，此选项才可用。要从求解中清除所有拉格朗日颗粒（包括 DEM 颗粒），激活此选项。
   • 记录的求解历史 - 此选项仅在已创建模拟历史文件时可用。要清除存储在模拟历史文件中的求解数据，激活此选项。
   • 重复网格 - 此选项仅在对模型进行网格重构时激活重复网格时可用。根据重复网格存储设置，它将清除已存储的网格表示或外部文件以及初始体网格，无论存储设置如何，网格重构求解器都会自动保存它们。另请参见：在对模型进行网格重构时重复网格。







   • 声学模态 - 此选项仅在使用声学模态分析模型时可用。要清除 CFD 求解中求解的所有声学模态，选中该选项。



   注	在网格移动的情况下，如果“清除求解”选中历史和字段，则网格不会重置为初始位置存储。要实现此目的，还必须单击重置网格选项。当在物理连续体中激活自适应网格模型时，同时选择自适应选项以恢复到初始网格分辨率，而不进行任何细分。

2. 根据需要停用任何选项，然后单击确定。

从区域中清除求解数据

通过清除单个区域（而非整个模拟）的求解，可以保留在模拟运行期间生成的大部分材料。

这些信息包括绘图、监视器信息和（对于瞬态分析）物理时间（在清除整个求解时重置为零）。除了原始运行的迭代之外，还可以步进求解额外的迭代。

如果一个区域的求解结果相对其他区域的求解结果而言不太令人满意，此选项也十分有用。如果不需要保留所有区域的求解结果，则此选项还有助于减小模拟文件的大小。

要清除单个区域的求解：

• 右键单击该区域的节点，然后选择求解 > 清除。

此步骤将使图形窗口的残差绘图以及监视器信息保留在原位。

从边界中清除求解数据

清除单个边界的求解的过程类似于特定区域的相应过程。

要清除单个边界的求解：

• 右键单击该边界的节点，然后选择求解 > 清除。

  还可以在图形窗口中的场景内，右键单击边界，然后选择相同的选项。如果基础区域包含求解数据，Simcenter STAR-CCM+ 将显示该求解数据来代替边界数据。

重启重置

早期版本 Simcenter STAR-CCM+ 中的求解菜单提供了重启重置选项。现在，可使用清除求解对话框上提供的复选框完成此操作。要仅重置迭代次数、当前时间以及残差和监视器绘图，先清除该对话框上的场选项，然后单击“确定”。场数据将会保留用作下一个模拟的初始条件。
