正则模态视图参考

正则模态视图节点控制选定特征模态的正则模态求解视图的属性。

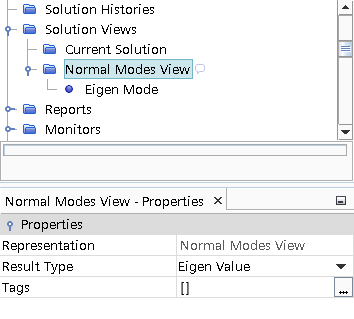

正则模态视图属性

表示（只读）: 指定链接到求解视图的表示。
结果类型: 用于指定对于给定节点，视图是显示固有频率还是特征值数据。有关更多信息，请参见正则模态。

特征模式属性

模式: 用于指定正态模态求解视图呈现的模态。
