选择部件表面的块

块选择控制工具包括有助于选择块以进行分割的增长和收缩工具。

这些块选择控制工具仅适用于部件。基于区域边界的块分割不包含工具。

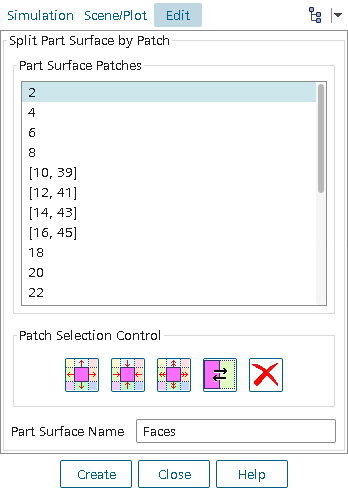

选择根据块分割选项后，有五个块选择控制工具按钮可用。从部件表面块组合框或图形窗口的“几何”中选择部件表面块后，这些按钮将变为活动状态。使用键盘上的 <向上> 和 <向下> 箭头键可在块间切换。如果选择了部件表面的所有块，则只有 Patch Clear(块清除) 和 Patch Shrink(块收缩) 按钮可用。

按钮描述如下：


工具	热键	描述
（增长选定块）	SHIFT + G	根据环绕初始块选择的周长节点，沿每个方向为选择项增长一个块。
（收缩选定块）	-	根据选定块的周长节点，沿每个方向为选择项收缩一个块。如果选择了所有块，则无法进行收缩。至少需要一个自由块周长边才能开始收缩。先增长块再收缩块并不总是产生原来的块选择。
（多增长选定块）	SHIFT + M	打开对话框以访问各种块多增长选项。
（反向选定块）	SHIFT + I	反向选择选定的部件表面块。
（清除选定块）	SHIFT + N	清除部件表面块的任何选择。

块多增长选项对话框

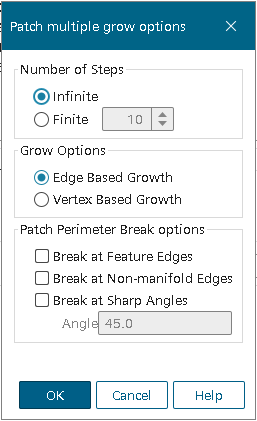

默认的块多增长选项显示在下面的对话框中：

下表描述了每个块多增长选项：

步数

指定块选择增长的步数。为此有两个选项可供选择：

无限 - 无限增长块选择。执行无限增长，无需包括一些可能会花费很长时间的合理中断选项。
有限 - 用于指定有限数量的块增长步数。

增长选项

用于基于边或节点增长来增长选择。为此有两个选项可供选择：

基于边增长 - 从每个选定块的外侧边增长选定的块。
基于节点增长 - 从每个选定块的外侧节点增长选定的块。

块周长中断选项

用于指定在中断选择之前块周长增长到的特征类型。可以将块周长中断选项设为下列任意或全部选项：

在特征边处中断 - 块周长到达部件曲线时，中断块选择。
在非流形边处中断 - 块周长到达非流形边时，中断块选择。
在锐角处中断 - 块周长到达符合此角度或小于此角度的面之间的边时，中断块选择。
角度 - 激活在锐角处中断选项时变成活动状态，可用于指定锐角。锐角只能以度为单位。

提供的中断选项类似于表面修复中的选项。但是，只能针对块周长评估中断选项条件，而不能针对块内部进行评估。例如，如果某个块包含内部锐角（与块周长的锐角相对），则会忽略此锐角，从而始终完全增长到该块。同样，也会忽略块中包含的部件曲线和非流形边。无论块内的中断选项特征为何，都无法增长到部分块，只能增长到整个块。

智能选择块

通过智能选择块，可以快速增长块，直到它到达几何中的自然中断点。可以通过双击块来使用智能选择以增长块，直到它到达自然中断。

要组合使用智能选择与任何已选定的块，按住 <Ctrl>，然后执行智能选择。
