操作部件点

除了部件曲面和部件曲线之外，Simcenter STAR-CCM+ 还可用于创建部件点。部件点是为在点位置设置物理量的特定应用场景准备的。例如，在固体应力模拟中，可以定义特定点的载荷和约束。

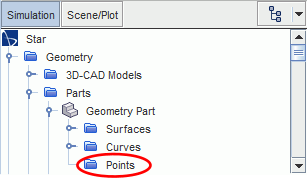

与表面和曲线节点不同，点节点默认不会显示在几何部件下。

执行以下操作之一时模拟中出现点节点：
  • 通过包含已命名节点的 3D-CAD 模型创建几何部件 — Simcenter STAR-CCM+ 自动添加点节点，并在其中为每个已命名节点或已命名节点组填充一个部件点。还可以创建额外部件点。
  • 导入包含节点指定的 CAE 模型 — Simcenter STAR-CCM+ 自动添加点节点，并且在其中为 CAE 模型中定义的每个指定节点组填充一个部件点。有关导入的 CAE 模型的更多信息，请参见导入 CAE 模型。
  • 手动启用部件点（参见下文）- Simcenter STAR-CCM+ 添加空的点节点，可在其中创建部件点。
  1. 要手动启用部件点，右键单击部件节点并选择启用部件点。
    Simcenter STAR-CCM+ 将点节点添加到模拟中的所有部件。
  2. 要在点节点下创建部件点，可以执行以下任一操作：
    • 使用表面修复工具将节点手动标记为特征节点，并将其分配给部件点。请参见修复工具参考。
    • 自动计算位于选定面或边上的特征顶点，并将其分配给部件点。

    可以与部件表面和部件曲线一样，删除、重命名、组合部件点并将其添加到场景。

  3. 要自动计算特征节点并创建对应的部件点：
    1. 右键单击部件 > [部件] > 点节点，然后选择计算部件点...
    2. 在标记部件点选项对话框中，选择输入表面或曲线，然后指定 Simcenter STAR-CCM+ 将哪些节点标记为特征节点：
      • 部件曲线的尖锐节点 - 激活后，仅当两条部件曲线之间的外角大于指定边夹角时，Simcenter STAR-CCM+ 才会标记连接这两条部件曲线的顶点。
      • 曲线自由端 - 激活后，Simcenter STAR-CCM+ 将标记与一条部件曲线相连的顶点。
      • 曲线相交 - 激活后，Simcenter STAR-CCM+ 将标记连接到两条以上部件曲线的顶点。
      • 曲线类型周长 - 激活后，Simcenter STAR-CCM+ 将标记连接到两种不同类型部件曲线的顶点。
      • 保持现有部件点 - 激活时，Simcenter STAR-CCM+ 保留现有的部件点。
    3. 单击应用，然后单击关闭。
      Simcenter STAR-CCM+ 将根据指定条件计算选定面和曲线上的特征顶点，并创建相应的部件点。
还可以使用表面修复工具创建空的部件点，并为其分配特征节点。要创建空部件点：
  1. 右键单击部件节点，然后选择新部件点...
    有关表面修复工具的信息，请参见 修复工具参考。
  2. 要将实体设为默认值，右键单击部件点并选择设置默认值。
有关在 Simcenter STAR-CCM+ 中使用部件点的更多信息，请参见固体应力。
