根据接触分割零部件表面

可以根据零部件表面形成的接触分割一个或多个零部件表面。

根据接触分割功能仅适用于 Root Description(根描述) 中创建的紧密接触。 例如，在 3D-CAD 中压印的零部件具有紧密接触。 如果在任何其他下游描述中创建接触，根据接触分割不会起作用。

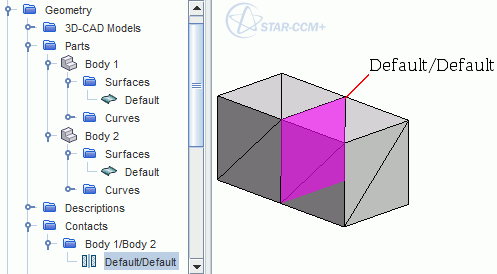

当压印零部件时，所创建的接触存在于包含接触面的整个零部件表面之间。 但是，当选择零部件表面接触时，只有接触面会在图形窗口中高亮显示：



“根据接触面分割零部件表面”将识别重合表面上的接触面并且将这些面集合指定为独立的零部件表面。

要使用接触分割零部件表面：

  1. 选择至少一个要根据接触分割的零部件表面节点。
  2. 右键单击该零部件表面节点，然后选择根据接触分割。
  3. 在根据接触分割选项对话框中，选择根据接触创建一个零部件表面：对应的一个选项，如下所示：
    • 块

      根据在接触零部件表面内从属于每个块的面创建分离的零部件表面。

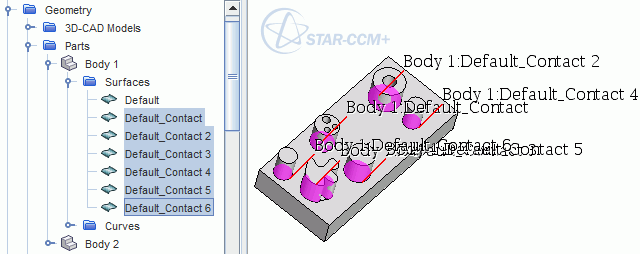

      例如，如果有六个块与零部件表面接触：

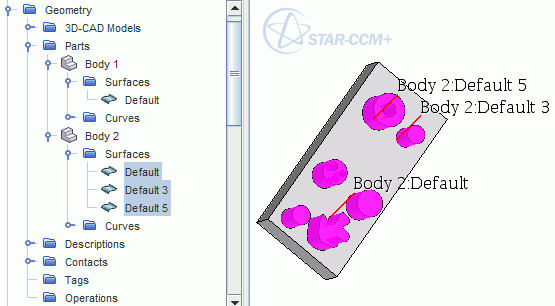

      将分割该零部件表面以创建六个对应的零部件表面：



    • 零部件表面

      根据从属于每个接触零部件表面的面创建分离的零部件表面。

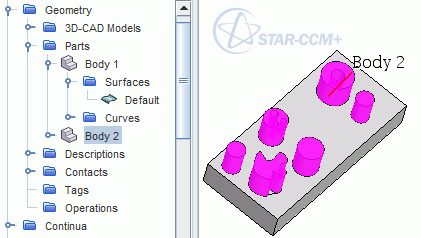

      例如，如果零部件包含三个表面：

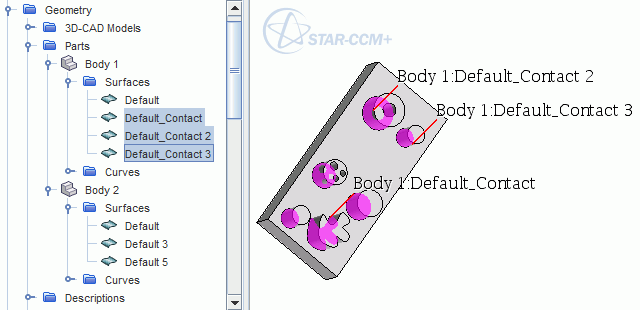

      将分割该接触零部件表面以创建三个对应的零部件表面：



    • 零部件

      根据接触零部件表面内从属于每个零部件的面创建分离的零部件表面。

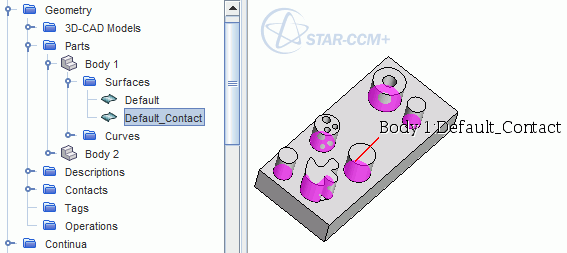

      例如，如果一个零部件表面与一个零部件接触：



      将分割该零部件表面以创建一个对应的零部件表面：



    在每个示例中，创建的特定接触零部件表面将包含每个原始块、零部件表面或零部件中相接触的精确面。 几何 > 接触将更新以显示形成接触的特定零部件表面。
