根据表面拓扑分割零部件

根据表面拓扑分割的方法可以用于分割和组合可定义为不同几何区域的零部件。

它与用于分割区域的方法类似。 该操作基于零部件定义的闭合、流形和非相交表面的拓扑。 当评估表面时，Simcenter STAR-CCM+ 会将包含在一个零部件内的表面视为单个表面。 在执行该操作前，不需要组合或分割任何表面。

该方法可用于：

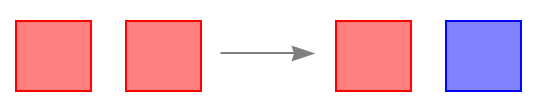

  • 将未接触的两个或更多个闭合表面分离为两个或更多个零部件。

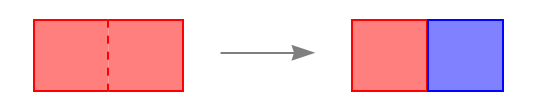

  • 分离共享一个公共交界面的两个或更多个闭合表面。

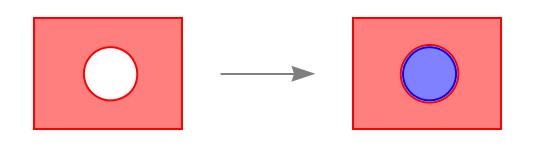

  • 由内部空隙创建新零部件。

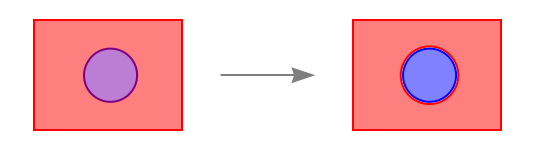

  • 重新定义包含闭合表面的零部件的表面或其他整个零部件的表面。

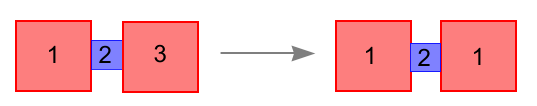

  • 组合共享零部件表面的零部件。



将此技术用于多个零部件时，Simcenter STAR-CCM+ 将在内部组合所有零部件，并将其视为单个零部件。 如果在操作中未修改零部件，它将返回为具有之前相同名称的 CAD 零部件。 如果修改了零部件（例如从其他选定零部件获得额外的表面），它将返回为网格零部件。

要根据表面拓扑分割零部件：

  1. 右键单击该零部件，然后选择根据表面拓扑分割。
  2. 如果要在操作中包含多个零部件，则使用 <Ctrl><单击> 选择这些零部件。
  3. 如果要根据表面拓扑分割零部件，但同时组合共享零部件表面的零部件，则在显示的分割零部件选项对话框中，激活组合共享零部件表面的零部件。

使用根据表面拓扑分割

下面的示例说明了对于包含内部空隙的零部件如何由其内表面创建另一个零部件。

  1. 标识可分割为一个或多个单独零部件的零部件。

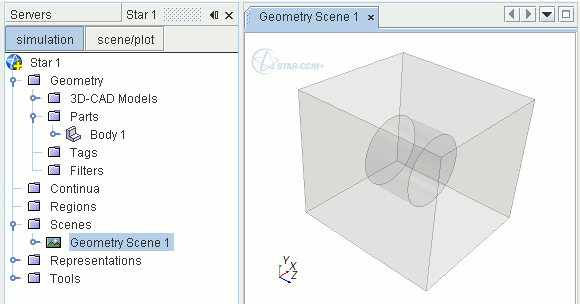

    在下图中，单个零部件 Body 1(体 1) 包含圆柱形空隙。

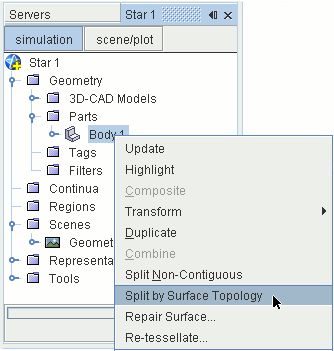

  2. 右键单击要分割的零部件，然后选择根据表面拓扑分割：


  3. 在分割零部件选项对话框中，单击确定。

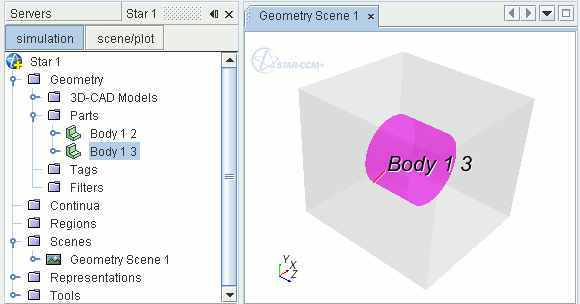

可以在几何场景查看结果，如下所示：



如果单独的零部件表面环绕原始零部件中的内部空隙，将在分割过程中复制这些表面。 分割过程中会移除源零部件（以上示例中的 Body 1(体 1)）。
