在 3D-CAD 中编辑导入的零部件

本节介绍如何使用 3D-CAD 修改导入的几何零部件。

在 Simcenter STAR-CCM+ 中，可以使用 3D-CAD 修改导入的几何零部件。 如果无法访问商用 CAD 软件包且需要修改 CAD 零部件，则此功能非常有用。 可以执行与几何相关的所有 3D-CAD 操作。 此外，还可以重命名几何上的面，以此替代根据块分割表面的操作。

注 此功能仅支持包含 CAD 数据的零部件（例如，CAD 零部件和 3D-CAD 零部件）。 不支持形状零部件（例如，长方体、球体和圆柱体）和网格零部件，因为它们不包含 CAD 数据。
注导入到 3D-CAD 中的 CAD 零部件将转换为 3D-CAD 零部件。 此过程不可逆。 此操作不会影响原始 CAD 几何文件。

要在 3D-CAD 中编辑几何零部件：

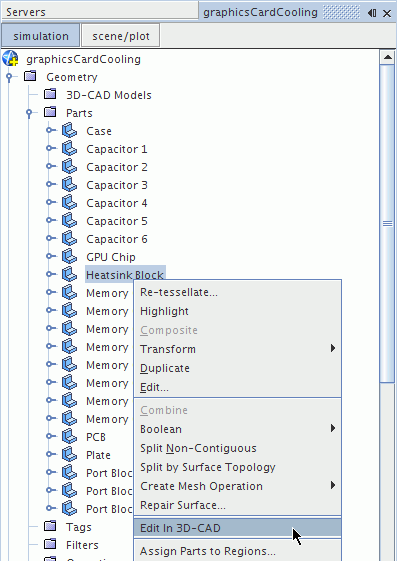

  1. 右键单击几何 > 零部件节点中的所需零部件，然后选择在 3D-CAD 内编辑。


    注 只能在 3D-CAD 中编辑叶级零部件。

    Simcenter STAR-CCM+ 将启动 3D-CAD 并通过其传输几何。

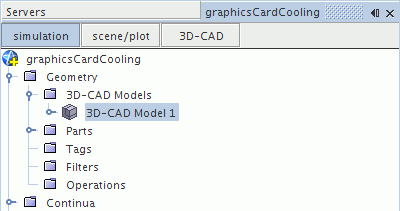

    系统将为 3D-CAD 中编辑的零部件创建一个 3D-CAD 模型。



  2. 在 3D-CAD 中，执行所需的修改。

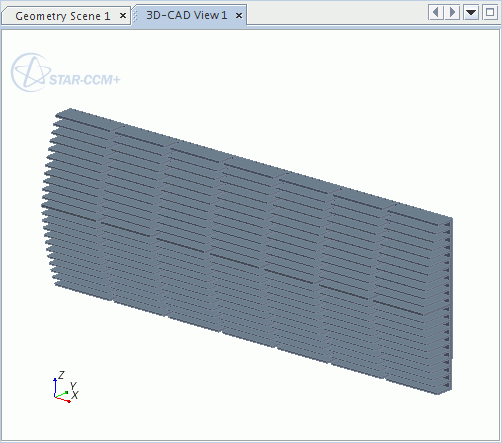

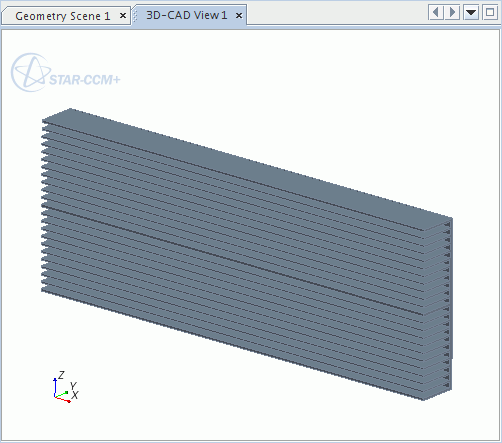

    在此示例中，为了增加与冷却系统接触的表面积，已修改散热片的高度并添加更多垂直冷却通道。



  3. 完成后，单击关闭 3D-CAD。

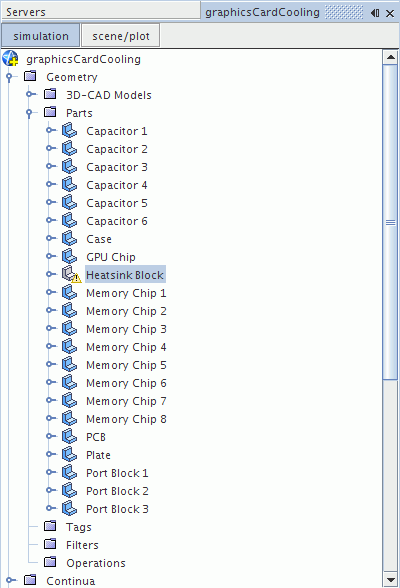

    修改后的零部件将使用新图标，显示它们已修改且需要更新。



  4. 右键单击修改后的零部件，选择更新。
    注 编辑某个零部件之后，不能选择将该零部件与任何其他零部件一起进行编辑。 一次只能编辑一个 3D-CAD 零部件。
