根据零部件曲线分割零部件表面
可以根据父级零部件对应的零部件曲线分割零部件的一个或多个表面。
要使用曲线分割表面：
-

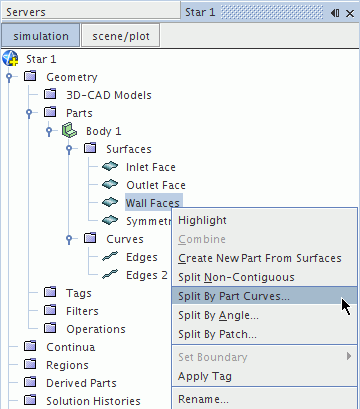

右键单击表面节点，然后从弹出菜单中选择根据零部件曲线分割...：

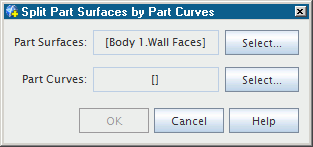

在根据零部件曲线分割零部件表面对话框中，已选定的表面节点将为选中状态。
-
要为表面选择相应的零部件曲线，单击零部件曲线右侧的选择按钮：
-

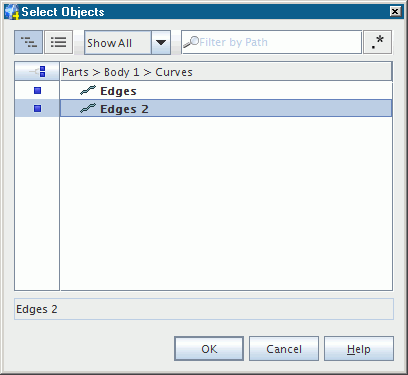

在选择对象对话框中，选择所需的零部件曲线。
- 单击应用以执行操作，然后单击关闭以关闭根据零部件曲线分割零部件表面对话框。

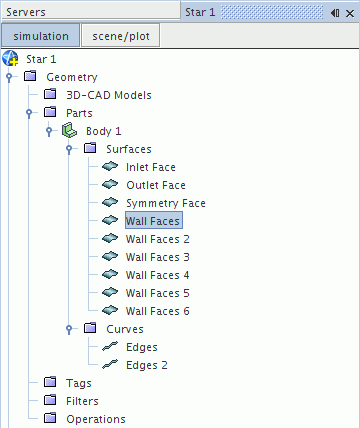

该过程创建的任何新表面会在模拟树中得到更新：
从属于原始表面节点的任何标签都不会复制到分割节点中。 新表面也不会分配给任何边界。
如果选定的表面没有对应的曲线，则不会执行任何操作。
