检查零或负体积网格单元
要使网格可用于有限体积计算，每个网格单元必须具有正体积，否则初始化过程将会失败，且模拟无法运行。负体积网格单元可能会以多种不同的方式出现，但必须修复或从网格中移除，才能继续执行任何后续操作。

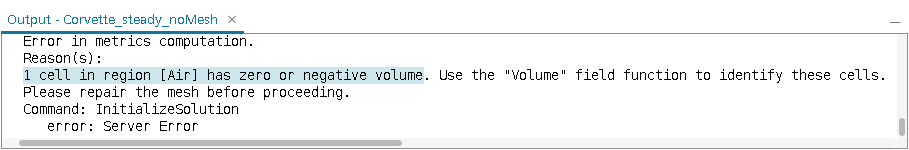

要检查体网格是否具有零或负体积网格单元，可以运行网格诊断报告或初始化求解。下面显示了一个包含负体积网格单元的模拟的报告输出示例：

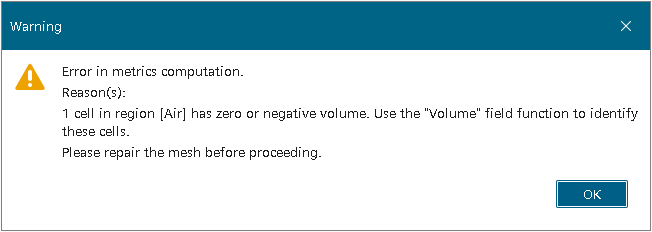

系统将报告零和负体积网格单元的总数，以及一条指出网格无效的消息。在初始化步骤中，如果网格中存在零或负体积网格单元，则显示异常对话框：
建议在 STAR-CCM+ 中导入或生成体网格之后立即运行网格诊断报告，检查零或负体积网格单元。这样可避免浪费时间为无效的网格设置模拟。
可以使用阈值来标识和可视化零或负体积网格单元。
