定义固体材料

为固体结构指定材料并定义其属性。

  1. 从 Simcenter STAR-CCM+ 材料库中选择固体材料：

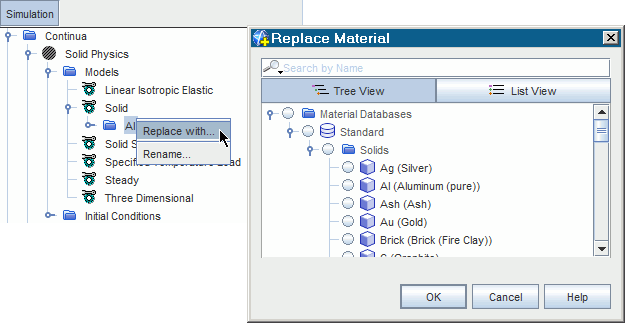

    • 如果已选择固体模型，则为固体零部件选择单个材料。

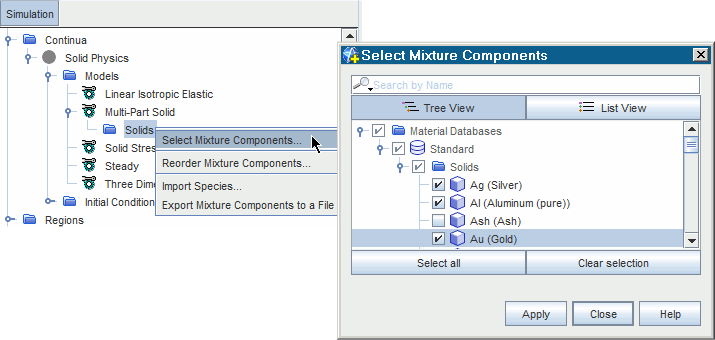

    • 如果已选择多部件固体模型，则为装配中的每个零部件添加一个材料。

      使用 [区域] > 物理值 > 材料零部件组节点来将材料分配至对应的零部件。有关更多信息，请参见单组分材料建模和多部件固体模型参考。

对于每个材料，可以通过指定相应的材料定律（请参见本构关系：材料模型）来定义应力和应变之间的关系。Simcenter STAR-CCM+ 支持：
  • 具有各向同性、正交各向异性或各向异性属性的线性弹性材料
  • 弹塑性材料
  • 超弹性材料

要定义材料定律：

  1. 展开相关的 [物理连续体] > 模型 > 材料定律模型节点。
    Simcenter STAR-CCM+ 使用名称默认材料定律创建材料定律节点。通过此节点，可以选择近似材料行为的模型。无需为每个材料定义单独的材料定律。可以使用同一材料定律描述多个材料。

    如果需要新材料定律，右键单击材料定律节点，然后选择新建。

Simcenter STAR-CCM+ 自动将默认材料定律分配给在物理连续体中定义的任何固体材料。

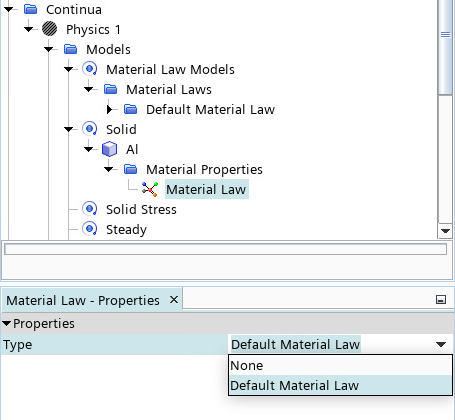

要向材料分配不同的材料规律：

  1. 展开相关的 [物理连续体] > 模型 > [固体] > [材料] 节点。
  2. 选择材料属性 > 材料定律节点，然后将类型设为相关材料定律。


  3. 对于每个材料定律节点，选择定义材料行为的材料模型。可从以下某个节点访问材料定律模型：
    • 材料定律模型 > 材料定律 > [材料定律] > 模型
    • [物理连续体] > 模型

      在这种情况下，在连续体的物理模型选择对话框中选择材料定律，然后选择相关的材料定律模型。

    Simcenter STAR-CCM+ 提供了用于定义线性弹性材料、弹塑性材料和超弹性材料的材料模型。对于热膨胀分析，Simcenter STAR-CCM+ 还提供了用于定义材料对固体温度更改的响应的模型。以下各节阐述了如何选择材料定律模型，如何定义机械属性（例如材料杨氏模量）和热属性（例如热膨胀系数）：
