多部件固体模型参考

多部件固体模型可以模拟单个区域中不同成分的多个零部件。

提供方式 [物理连续体] > 模型 > 多组分固体
节点路径示例 连续体 > 物理 1 > 模型 > 多部件固体
要求 空间:任何

时间稳态隐式非稳态

材料多成分固体

激活 模型控制(子节点) 固体。(请参见定义固体组分。)
区域输入 物理值 > 材料部件组(请参见将零部件分配给材料。)
场函数 网格单元零部件索引固体材料 ID。(请参见多部件固体场函数参考。)

当将包含多部件固体模型的物理连续体应用于区域时,将材料部件组节点添加到该区域的物理值管理器。使用材料部件组节点在固体材料和几何零部件之间映射。

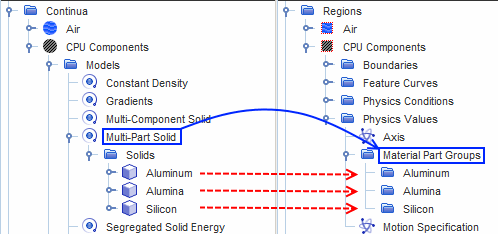

下图显示了物理连续体中的多部件固体节点和物理连续体所应用于的区域中的材料部件组节点:



要求

  • 多部件固体只能在几何零部件定义几何的模拟中使用。必须在区域级别保留这些几何零部件的标识。因此,当将几何零部件分配给区域时,在同一区域中包括多个几何零部件。

    将零部件分配给区域对话框的区域模式菜单中,选择 One region for all parts(所有零部件一个区域) 选项。

  • 如果零部件之间有交界面,可通过将交界面类型设为接触以获得最高精度。在本例中,交界面间的热通量在考虑存在不连续属性的情况下计算得出。此外,接触交界面支持在交界面内应用接触热阻和/或热源(如果需要)。相反,如果将零部件之间的交界面类型设为内部,则根据平均属性计算交界面上的热通量。此计算导致交界面间的温度场出现一定的平滑,而真实情况未必如此。因此,将不同固体材料的零部件之间的交界面设为接触
  • 如果模拟中的任何材料具有各向异性导热率,则创建该材料的专用物理连续体。多部件固体模型当前不支持需要导热率各向异性方法的材料。

工作流

要使用多部件固体在 Simcenter STAR-CCM+ 中设置模拟:

  1. 选择多部件固体模型。
  2. 可选模型组中选择“耦合固体能量”或“分离固体能量”。
  3. 状态方程组中选择模型。
  4. 将每个区域分配给适当的连续体。只有固态区域与包含多部件固体模型的连续体兼容。
  5. 将零部件分配给材料。
  6. 更改接触的固体零部件之间的交界面类型。

此模型激活用于后处理的场函数。

多部件固体场函数参考

使用多部件固体模型时,以下原始场函数可用于模拟。

网格单元零部件索引 与给定网格单元关联的零部件索引值。由网格化过程生成。此外还用于基于零部件的报告。
固体材料 ID 与给定网格单元关联的固体材料的 ID 值。标识连续体中的哪个固体组分定义该网格单元的材料属性。此外,还可以显示定义零部件的网格单元与特定材料的关联。
