选择固体应力物理模型
激活物理模型以进行应力分析，并选择对固体行为进行定义的材料定律。
- 创建物理连续体并将其分配至代表固体材料的区域。
-
在物理连续体中，激活以下物理模型：
组合框 物理模型 空间 三维 时间 - 对于静态分析，激活稳态模型
静态模拟包括时间无关分析和时间相关分析，与弯曲或声波传播的时间尺度相比，加载或卸载结构的时间尺度非常长。请参见求解方法。
- 对于动态分析（其中因低频弯曲波或高频声波而产生的瞬态分析十分重要），激活隐式非稳态模型。
- 对于准静态分析（需要在静态求解的同时能够随时间的推移逐渐应用负载），激活静态分析模式中的隐式非稳态模型。请参见Solid Stress Solver Reference。
材料 - 要对单个材料固体零部件建模，激活固体模型。
- 要对不同材料的固体零部件的装配建模，激活模型。
可选模型 固体应力 材料定律模型（被自动选择） - 对于静态分析，激活稳态模型
-
根据分析要求，通过可选模型组合框激活额外模型：
- 要添加质量和刚度比例阻尼，激活瑞利阻尼模型。
- 要考虑重力，激活重力模型。
- 默认情况下，固体应力模型考虑结构中的较小变形（线性几何）。要对因大位移和旋转产生的非线性建模，激活非线性几何模型。对超弹性材料建模时也需要此模型。
- 要考虑由于固体温度变化引起的热膨胀，激活以下某一模型：
- 有限元固体能量模型 — 一起求解固体温度和固体位移。可以将此模型用于固体专用模拟或对固体和流体之间的共轭传热 (CHT) 进行建模的模拟。
- 指定的温度负载模型 — 可用于通过常数值、场函数或表格值在固体区域上应用温度负载。此方法也适用于根据不同网格表示计算的温度负载（例如，使用分离能量或耦合能量模型在有限体网格上计算得出的固体温度）。
- 要使用电磁力作为应力分析的体负载，需要激活电磁模型和任何相关的子模型。固体应力模型与有限元磁矢势模型、电动势模型及其可选模型兼容。有关设置电磁分析的详细信息，请参见磁场建模和电流建模。

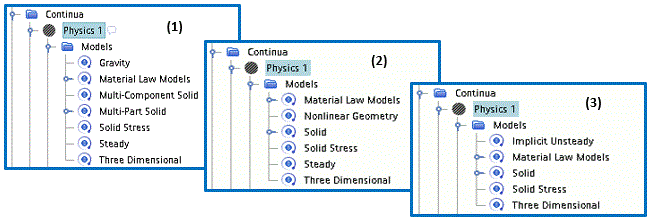

有关固体应力物理模型的属性和依赖性的详细信息，请参见固体应力参考。如果需要分析流体力引发的固体位移，请参见流体结构相互作用常规工作流程。模型选择的示例如下所示：
- (1) — 假设变形很小（线性几何）的情况下的多材料固体静态应力分析（包括重力效应）。
- (2) — 单材料固体的静态应力分析，包括由于大位移和旋转导致的非线性状况（非线性几何）。
- (3) — 受流体结构交界面 (FSI) 处流体力约束的单材料固体的动态应力分析。示例 (3) 中不显示表示流体的物理连续体。
在固体零部件之间的映射接触界面处，指定机械相互作用的类型：
-
选择节点，然后将方法设为以下任一项：
- 粘接 — 位移在整个交界面上是连续的。对于不同材料之间的交界面，Simcenter STAR-CCM+ 在应变中保留不连续性。
- 无摩擦小滑动 — 交界面两侧的表面可以在交界面平面上相互滑动。Simcenter STAR-CCM+ 可防止法向移动。假设滑动很小，此选项适用于平整表面之间的交界面。
有关详细信息，请参见交界面设置。
对于具有粘合机械相互作用的实体-实体交界面，选择 Simcenter STAR-CCM+ 用于约束表面的方法：
-
选择 节点，然后将方法设为节点至表面或表面至表面。
一般情况下，表面至表面方法更精确，但需要更高的计算工作量。有关详细信息，请参见交界面设置。
