3D 草图创建控制

在 3D 草图中创建点或线时，可以使用额外控制帮助在 3D 空间中创建和放置这些草图实体。

创建点控制

可以使用下表中的选项控制点的放置。
源自场景 有两个选项可用于定义 3D 草图点的创建方式。

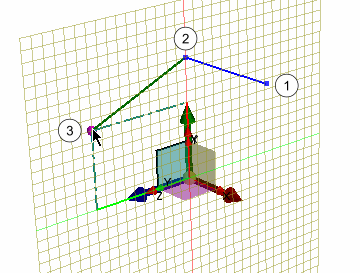

  • 当面上拾取 () 处于活动状态时，可以使用草图三轴坐标来创建并放置点。要放置点，在中心三轴坐标上单击所需的平面。该点的当前位置坐标将显示在当前坐标组合框中。

  • 当几何体上拾取处于活动状态时，可以在现有体的面或曲面上创建点。

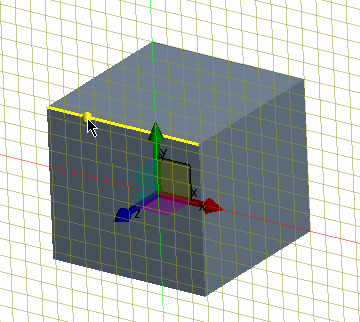

    • 要在边上创建点，将鼠标指针悬停在场景中的一条边上，然后在高亮显示的边上的任意位置放置点。

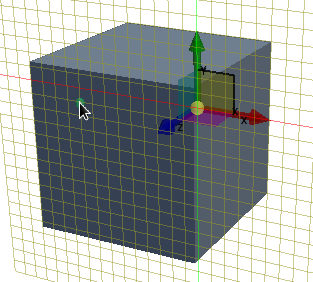

    • 要在面上创建点，将鼠标指针悬停场景中的一个面上，然后在高亮显示的面上的任意位置放置点。

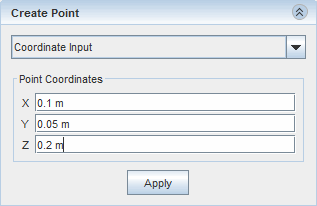

坐标输入 使用坐标输入放置点。要放置点，在点坐标组合框中输入该点的 X、Y 和 Z 坐标，然后单击应用。

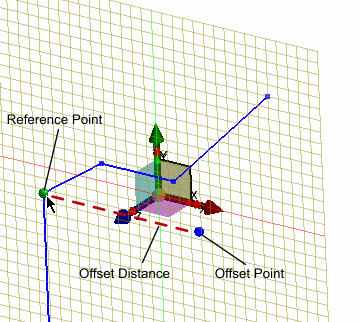

基于点偏移 通过偏移参考点将点放置在场景中。要放置点，在场景中选择参考点，在“X”、“Y”和“Z”字段中输入偏移距离，然后单击应用。在以下示例中，该点在 X 方向与参考点偏移一段距离。参考点以绿色显示。

创建线/样条曲线控制

以下选项控制线和样条曲线在 3D 草图中的放置和定位。
起点/终点 指定线实体的起点/终点。输入点的 X、Y 和 Z 坐标。当线上的第一个点处于活动状态时，其当前位置的坐标将显示在起点字段中。对于所有后续点，此信息将显示在终点字段中。

仅当在 3D 草图中绘制线时，这些选项才适用。
当前点 在 3D 草图中绘制样条曲线时，将显示该点的当前位置。在 3D 空间中单击并放置点时，将显示下一个点（即：当前点）的位置。

仅当在 3D 草图中绘制样条曲线时，才会显示此选项。
