螺旋草图面板

下表汇总了可用于螺旋草图的属性。

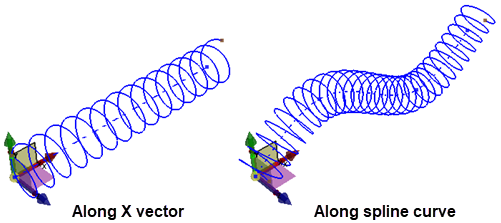

用于定义轴的曲线	指定草图中的现有直线或曲线作为螺旋延伸的方向。默认情况下，螺旋的起点与直线的起点对齐，但可以使用反转螺旋轴来反转起点。可以沿矢量或样条曲线创建螺旋，如下所示。
	（反转螺旋轴）	将螺旋的起点切换到所选轴线的另一端。
用于定义平面的点	指定一个点，该点位于穿过螺旋起点的平面上。生成的平面定义了测量螺旋起始角和终止角的基准。
螺旋半径	指定螺旋的半径。
起始角	可用于指定相对于由选择的点和螺旋起点定义的平面的起始角。
螺旋类型	转弯	指定转弯数量。操作预览如下所示，其中转弯数量设为 5 和 10。
	终止角	指定螺旋终止角。对于多个转弯，可将此值设为大于 360 度。
轴向螺距	设置转弯间距。
径向螺距	对于非零轴向螺距，设置此值可以创建圆锥螺旋（展开或收缩）。如果轴向螺距为零，将此值设为正值可创建螺旋曲线。
转弯方向	允许将转弯方向指定为顺时针或逆时针。
